Sany S585 6x4 TD — Система охлаждения гидротрансформатора (D13 + коробка передач Fast 12MT-S)
Седельный тягач· 29 позиций в составе
Взрыв-схема узла «Система охлаждения гидротрансформатора (D13 + коробка передач Fast 12MT-S)» Sany S585 6x4 TD: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

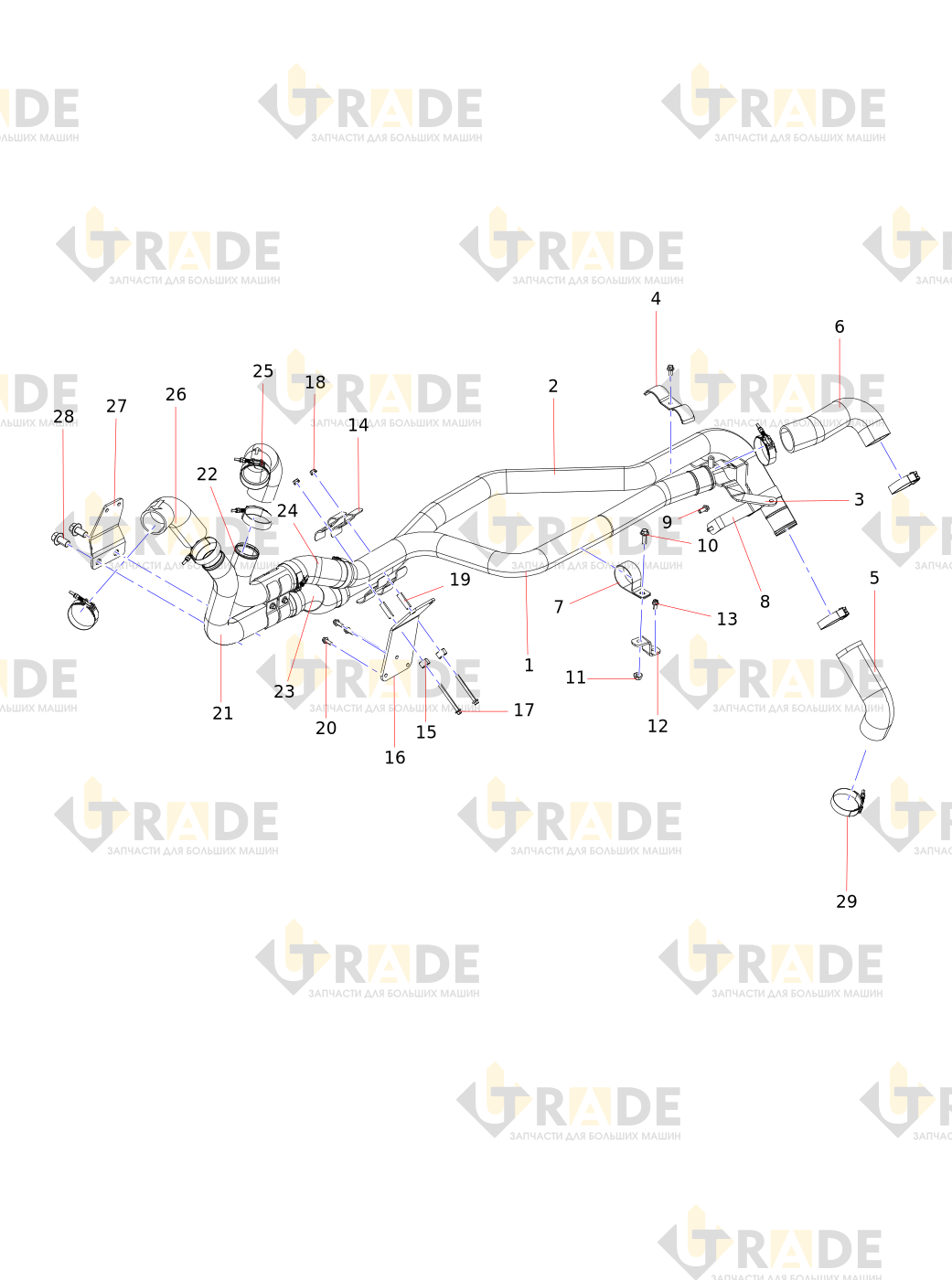

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 29- Водопроводная труба Retarder
- обратная стальная труба с замедлителем
- Хомут трубопровода ретардера 2 в сборе
- Трубопроводный фиксированный зажим 2
- Шланг слива ретардера
- Шланг для воды Retarder
- Зажим для медленного крепления жидкости
- кронштейн для крепления трубопровода
- Болт
- Болт
- Гайка
- кронштейн для крепления трубопровода
- Болт
- Жидкий медленный зажим
- стальная втулка
Ещё 14 позиций состава и артикулы — после регистрации.
