Sany S490 TD — Система охлаждения в логическом сборе
Седельный тягач· 33 позиций в составе· 2 моделей
Взрыв-схема узла «Система охлаждения в логическом сборе» Sany S490 TD: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

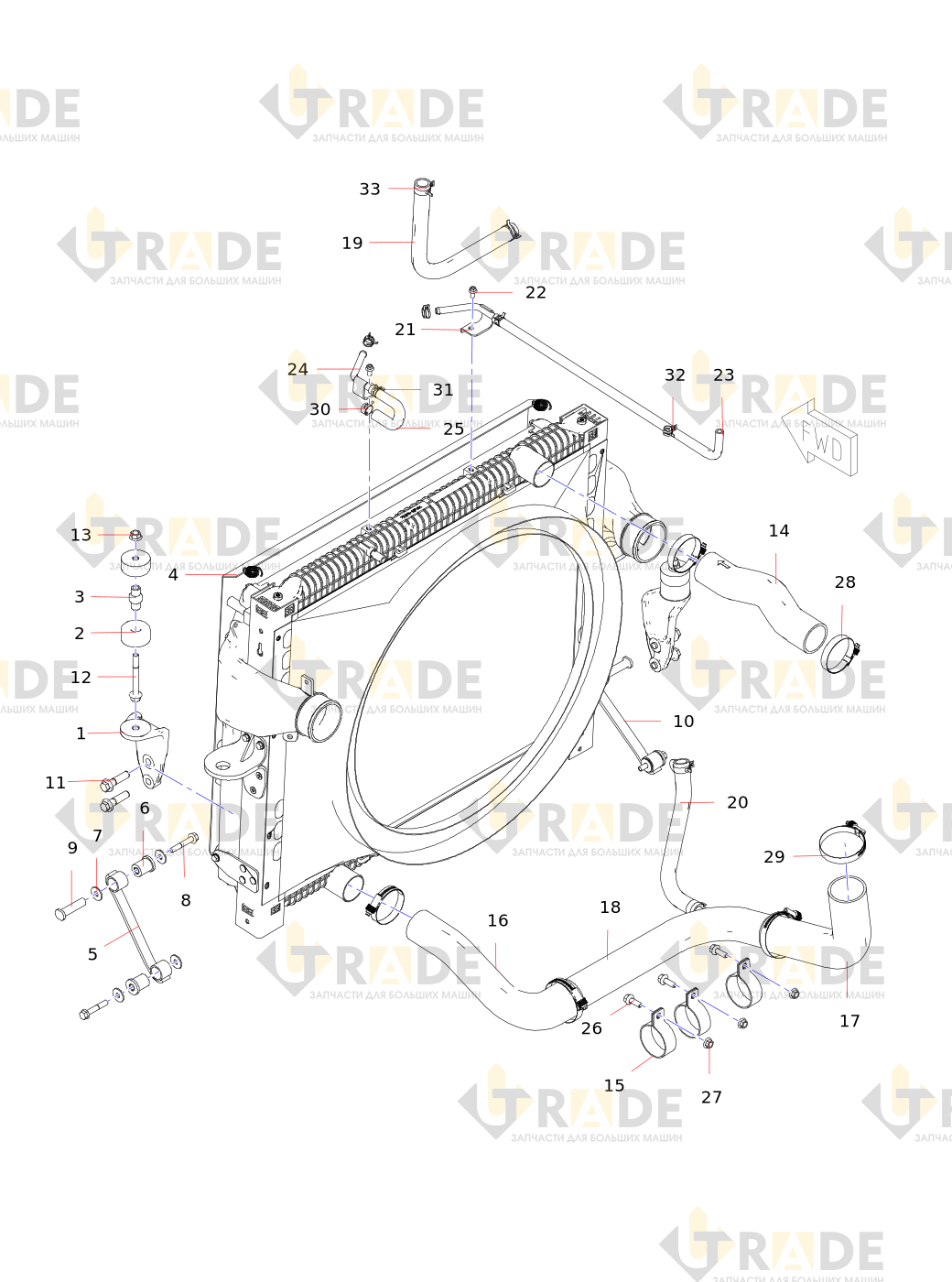

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- кронштейн радиатора
- Резиновая прокладка радиатора
- Гильза
- охлаждающий модульузел
- Вспомогательная опора радиатора (налево)
- Резиновая прокладка
- Шайба
- Болт
- Неподвижная втулка
- Вспомогательная опора радиатора (направо)
- Болт
- Болт
- Гайка
- Водоприемный шланг радиатора
- зажим
- Водоотводный шланг радиатора
- Водоотводный шланг радиатора
Ещё 16 позиций состава и артикулы — после регистрации.
