Sany S485 TD ADR (NP) — Кабина в сборе (SQ471X1)
Седельный тягач· 47 позиций в составе· 2 моделей

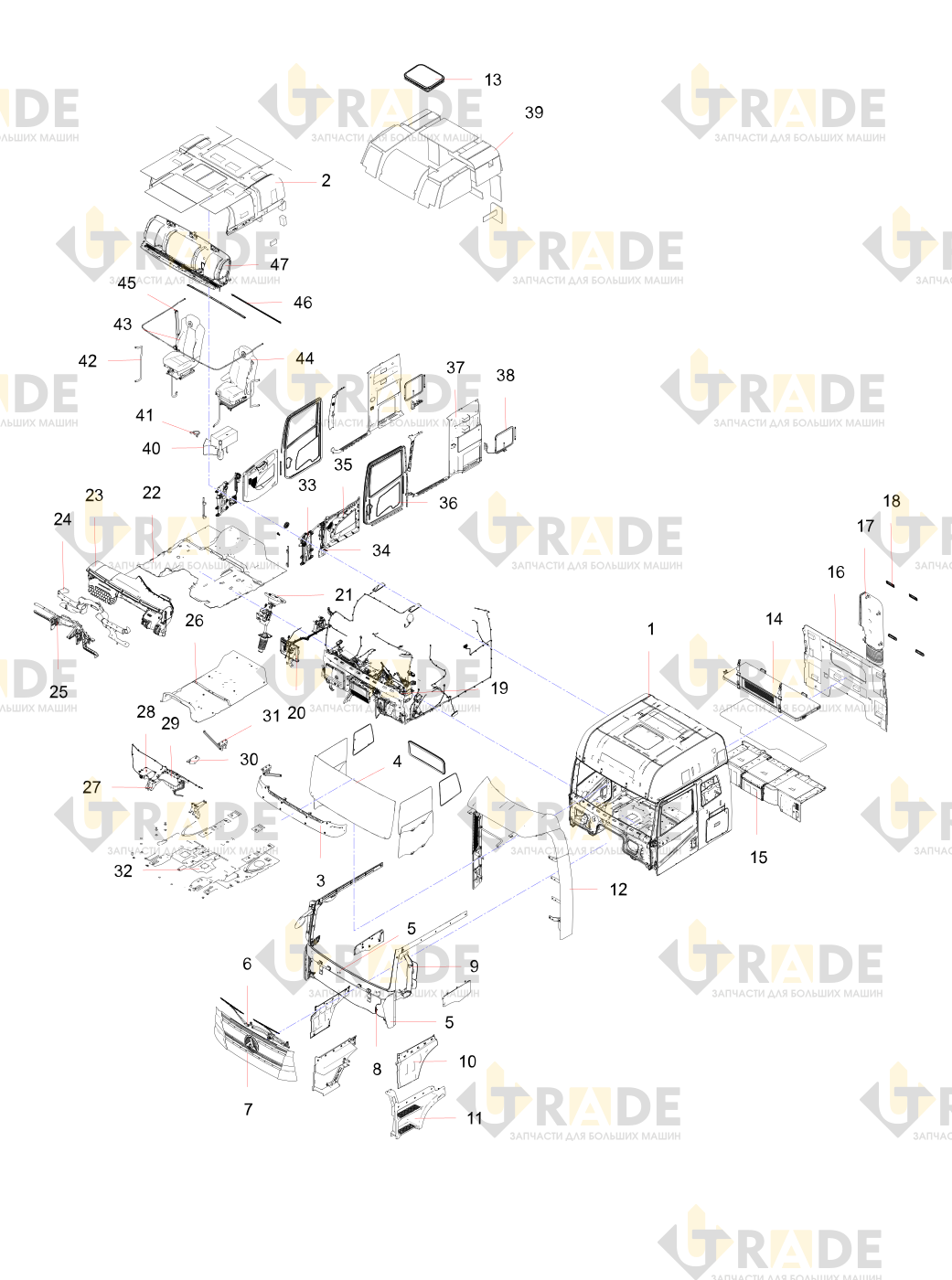

Взрыв-схема узла «Кабина в сборе (SQ471X1)» Sany S485 TD ADR (NP): состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 47- Кузов в сборе (короткий + две антенны + автомат + кондиционер на крыше) - Россияузел
- Устройство козырька от солнцаузел
- Устройство ветрового стекла и уплотнительной ленты (высокая крыша + короткий вариант + двойное предупреждение + датчик света и дождя + затемненное заднее стекло)узел
- Установка внешней отделки кузоваузел
- Передняя панель (SANY левый руль + камера)узел
- Замок переднего кожухаузел
- Нижняя декоративная панель двери (экспорт в Россию)узел
- Электропривод люка в сбореузел
- Спальное устройство (короткая + легкая спальня с двуспальной кроватью из кокосовой пальмы + без левого ящика для хранения)узел
- Установка ящика хранения нижнего спального местаузел
- Защитное устройство заднего ограждения (теплый воздух + отсутствие заднего стекла + верхнее спальное место)узел
- Модульная логика в сбореузел
- Электронный блок управления кузова (Россия/жидкостный тормоз/взять мощность/люк)узел
- Устройство ковра (короткий + нагрудный блок + ЭПБ)узел
- Устройство панели приборов (обычный замок зажигания + EPB + средняя и нижняя панель / сборка среднего отсека хранения с Глонасс)узел
- воздуховодное устройствоузел
Ещё 16 позиций состава и артикулы — после регистрации.
