Sany S565 TD6x6G (автомат) — Передний мост в сборе
Седельный тягач· 126 позиций в составе· 3 моделей

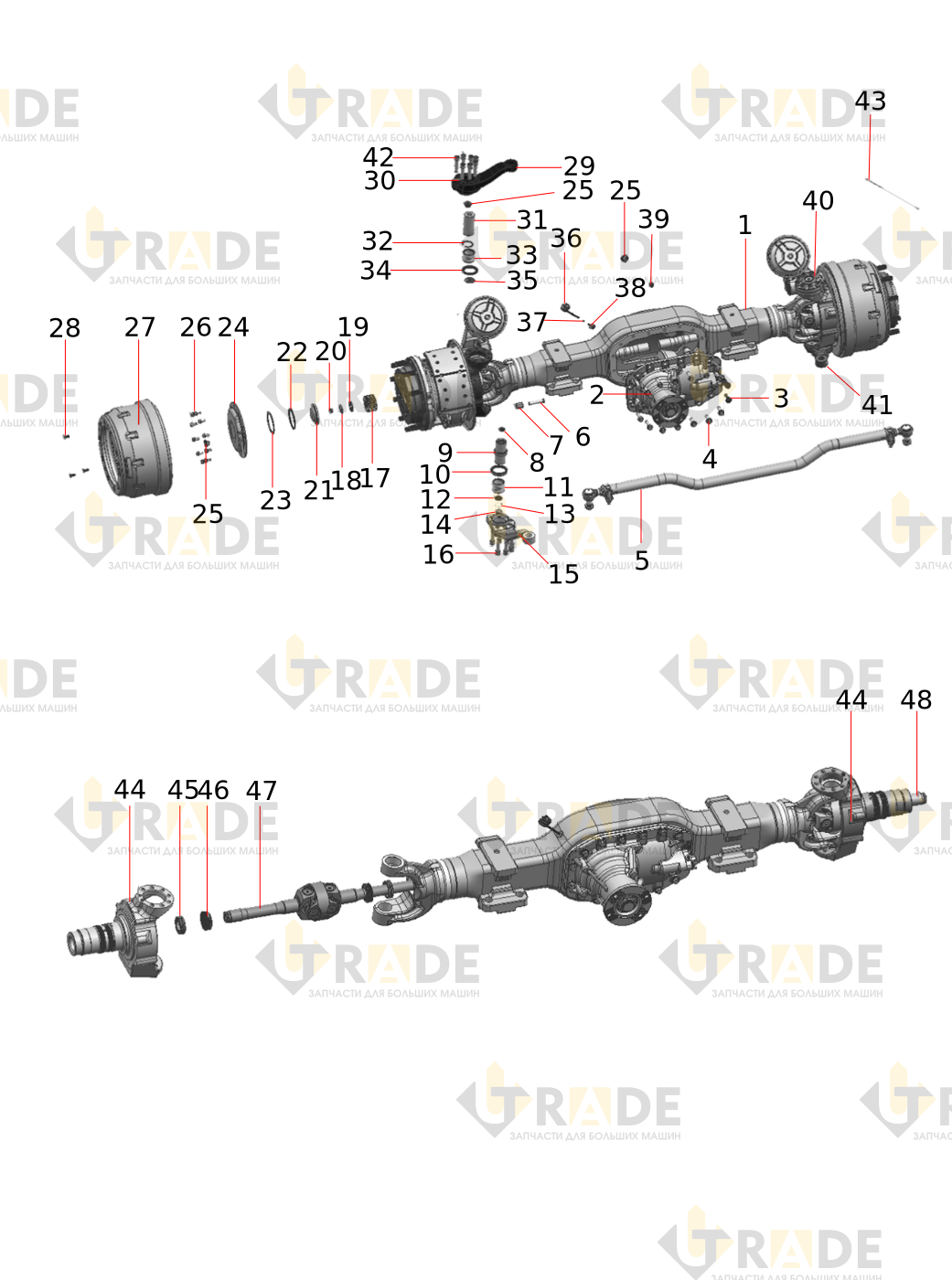

Взрыв-схема узла «Передний мост в сборе» Sany S565 TD6x6G (автомат): состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
63 из 126- Регулирующая шайба
- Распорная втулка
- Регулирующая шайба
- Однорядный конический роликоподшипник
- Ведущая/ ведомая коническая зубчатая пара
- Конические роликовые подшипники
- Крышка корпуса дифференциала
- Планетарная передача
- Поперечный вал короткий вал
- Поперечный вал длинный вал
- Полуось шестерня
- Прокладка шестерни полуоси
- Корпус дифференциала (слева)
- Соединительный болт корпуса дифференциала
- Соединительный болт корпуса дифференциала
- Подшипник дифференциала
- Корпус редуктора в сборе
- Регулировочная гайка
- Болт
- Стопорный диск масла
- Болт
- Манжета
- Регулировочная гайка
- Стопорная пластина
- Переключатель давления бока колеса
- Уплотнительная шайба
- Крышка цилиндра
- Футеровка цилиндра
- Гильза
- О-образное кольцо
- Ось вилки
- Опорное седло
- Вилы
- Сетчатая втулка
- Воздушная камера в сборе
- Воздушная камера в сборе
- Болт
- Левый автоматический регулировочный рычаг в сборе
- Правый автоматический регулировочный рычаг в сборе
- Левый распределительный вал
- Гайка
- Болт с шестигранным фланцевым подшипником с зубцами
- Кронштейн правой воздушной камеры в сборе
- Опорное кольцо распределительного вала
- Регулировочная шайба распределительного вала
- Упругое стопорное кольцо вала
- Правый распределительный вал
- Кронштейн левой воздушной камеры в сборе
- Левый тормозной механизм
- Правый тормоз в сборе
- Стопорное кольцо
- Сальник
- Вал штифта
- Гильза
- Ролик
- Болт
- Ось копытного штифта
- Сальник
- Гильза
- Возвратная пружина
- Штифт поддержки
- Тормозная колодка в сборе
- Заклепка
Ещё 63 позиций состава и артикулы — после регистрации.
