Caterpillar M318D — Трубопроводы в сборе системы Ride Control - цилиндр рукояти с переменной регулировкой
· 55 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы в сборе системы Ride Control - цилиндр рукояти с переменной регулировкой» Caterpillar M318D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

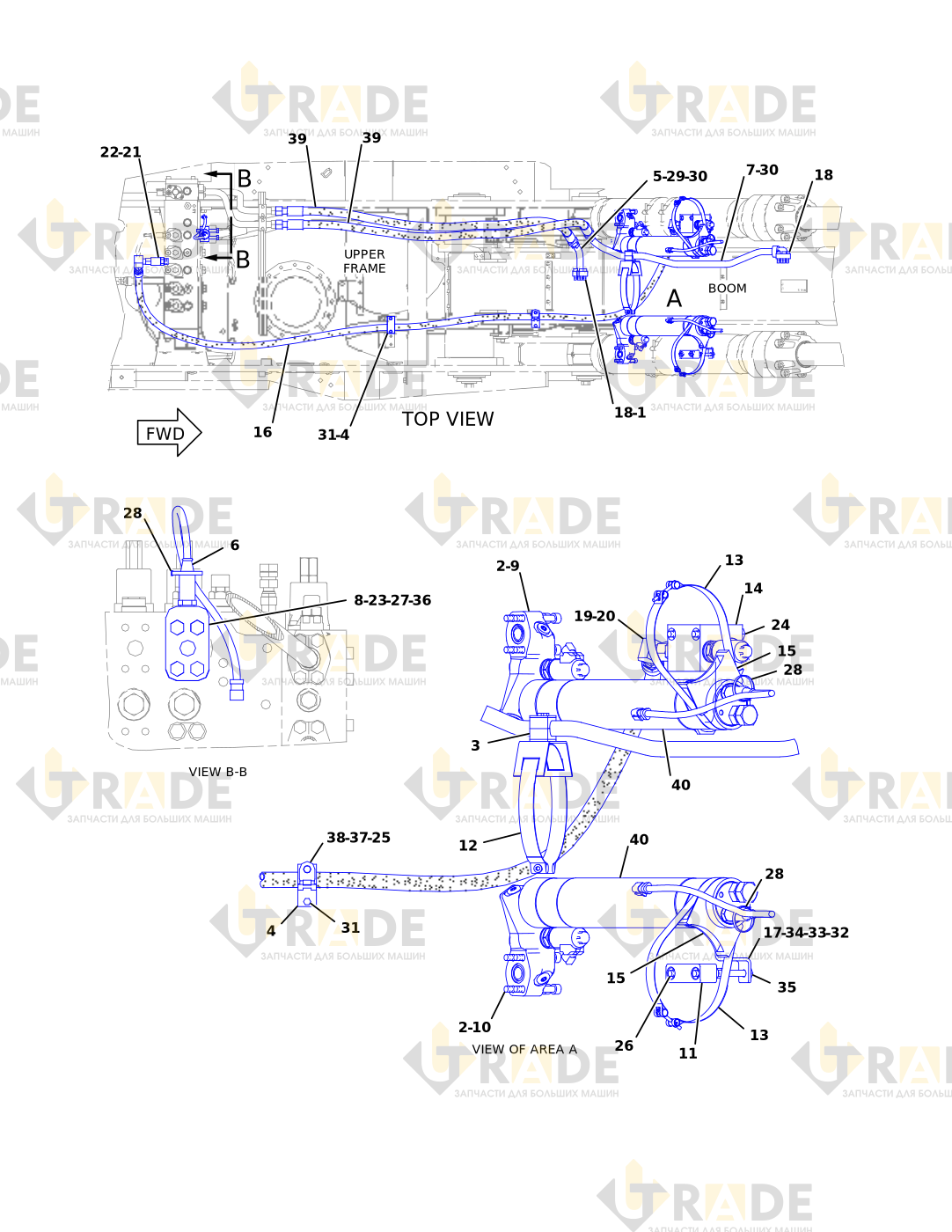

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- ПОЛУФЛАНЕЦ2
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ8
- ХОМУТ ОДИНОЧНЫЙ1
- ГРУППА ХОМУТОВ ГИДРОЛИНИЙ2
- ХОМУТ2
- ПЛАСТИНА1
- ПАТРУБОК В СБОРЕ1
- ГРУППА ДАТЧИКА ДАВЛЕНИЯ1
- ПАТРУБОК В СБОРЕ1
- ФЛАНЕЦ1
- ГРУППА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА1
- ГРУППА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА1
- БЛОК1
- ХОМУТ В СБОРЕ1
- ХОМУТ2
- ГРУППА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА1
- ПРОКЛАДКА2
- ШЛАНГ В СБОРЕ1
- КРОНШТЕЙН1
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ8
- РАЗЪЕМ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- РАЗЪЕМ1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ТРОЙНИК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
Ещё 27 позиций состава и артикулы — после регистрации.
