Caterpillar M318D — Монтаж системы связи в сборе
· 45 позиций в составе· 1 моделей
Взрыв-схема узла «Монтаж системы связи в сборе» Caterpillar M318D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

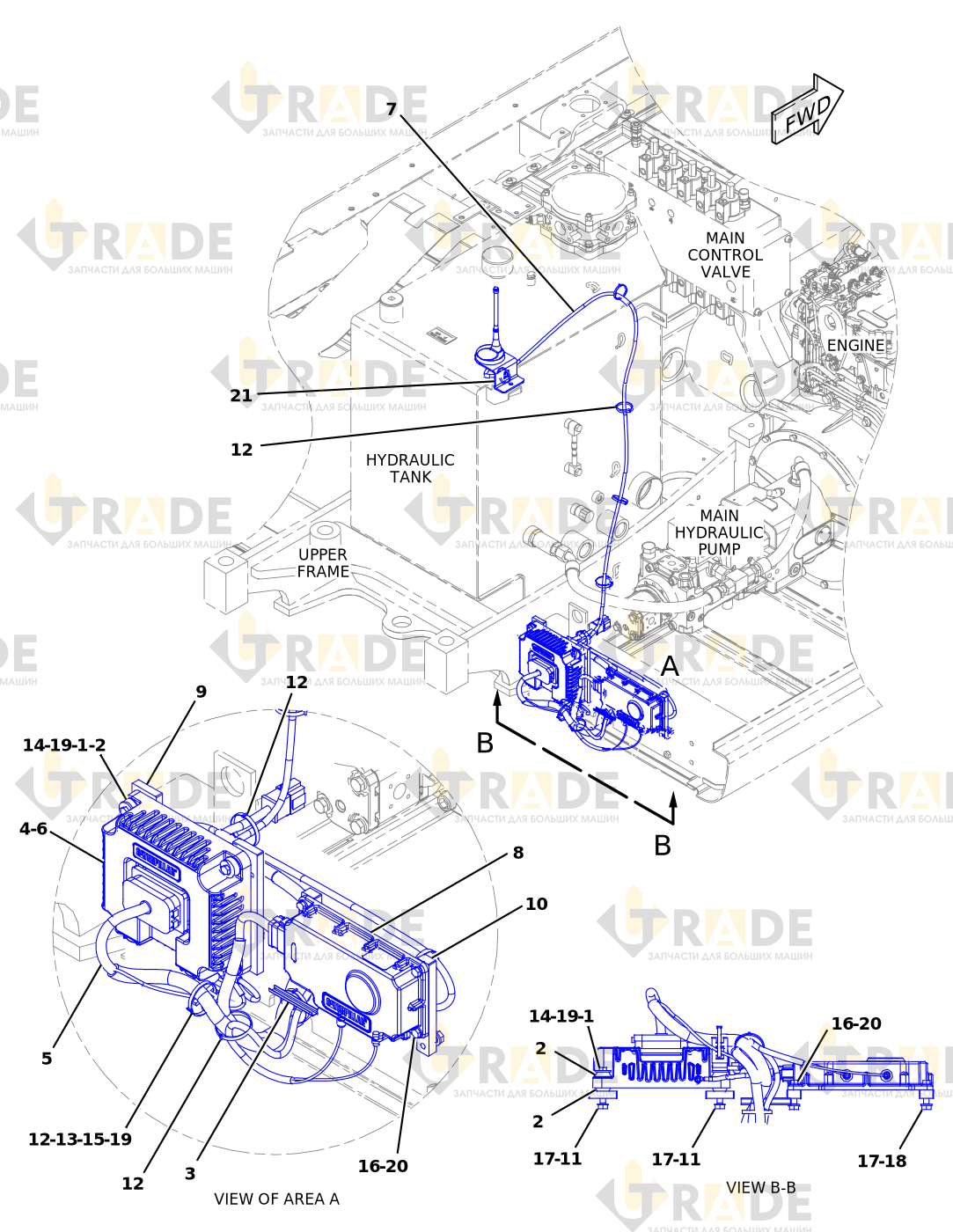

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- ПРОКЛАДКА4
- КРЕПЕЖ8
- КАНАЛ - НАКЛАДКА
- ГРУППА УПРАВЛЕНИЯ - НЕЗАПРОГРАММИРОВАННЫЙ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - УПРАВЛЕНИЕ1
- КОНТАКТ РАЗЪЕМА1
- КОНТАКТ РАЗЪЕМА1
- КОНТАКТ РАЗЪЕМА4
- Комплект заглушек1
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ЗАГЛУШКА - УПЛОТНЕНИЕ60
- Комплект разъемов1
- ВТУЛКА - ПЛАСТИКОВАЯ5
- РОЗЕТКА - РАЗЪЕМ1
- РОЗЕТКА - РАЗЪЕМ5
- РОЗЕТКА - РАЗЪЕМ13
- ТРУБКА - ТЕРМОУСАДОЧНАЯ7
- ТРУБКА - ТЕРМОУСАДОЧНАЯ15
- Заглушка клиновидная1
- Клин-приемник1
- УСТРОЙСТВО СВЯЗИ ЭЛЕКТРОННОГО УЗЛА1
- АНТЕННА В СБОРЕ1
