Caterpillar M318D — Распределительный клапан и трубопроводы управления стрелой, SmartBoom, клапан управления опусканием стрелы в сборе
· 41 позиций в составе· 1 моделей

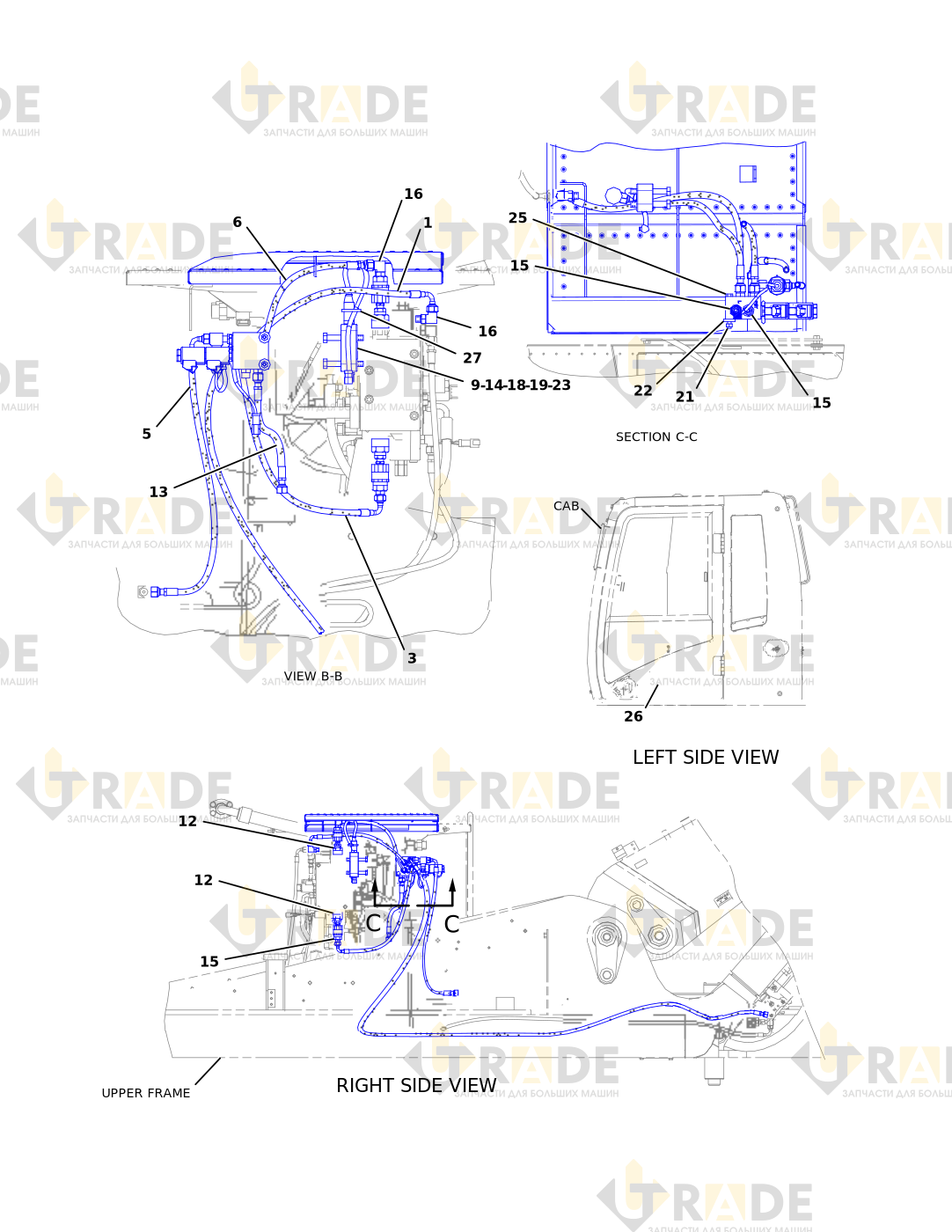

Взрыв-схема узла «Распределительный клапан и трубопроводы управления стрелой, SmartBoom, клапан управления опусканием стрелы в сборе» Caterpillar M318D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 41- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ТРОЙНИК В СБОРЕ1
- Уплотнительное кольцо ORFS1
- ПЕРЕХОДНИК ТРОЙНИКА1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ФИТИНГ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- ФИТИНГ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДАВЛЕНИЕ1
- КОНТАКТ РАЗЪЕМА1
- Комплект разъемов1
- ГРУППА ДАТЧИКА ДАВЛЕНИЯ1
- МОСТИК В СБОРЕ1
- ШАРНИР В СБОРЕ2
- ГРУППА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА1
- ОБРАТНЫЙ КЛАПАН2
- НАБОР - УПЛОТНЕНИЕ1
- ШЛАНГ В СБОРЕ1
Ещё 20 позиций состава и артикулы — после регистрации.
