Caterpillar M318D — Проводка машины в сборе
· 124 позиций в составе· 1 моделей

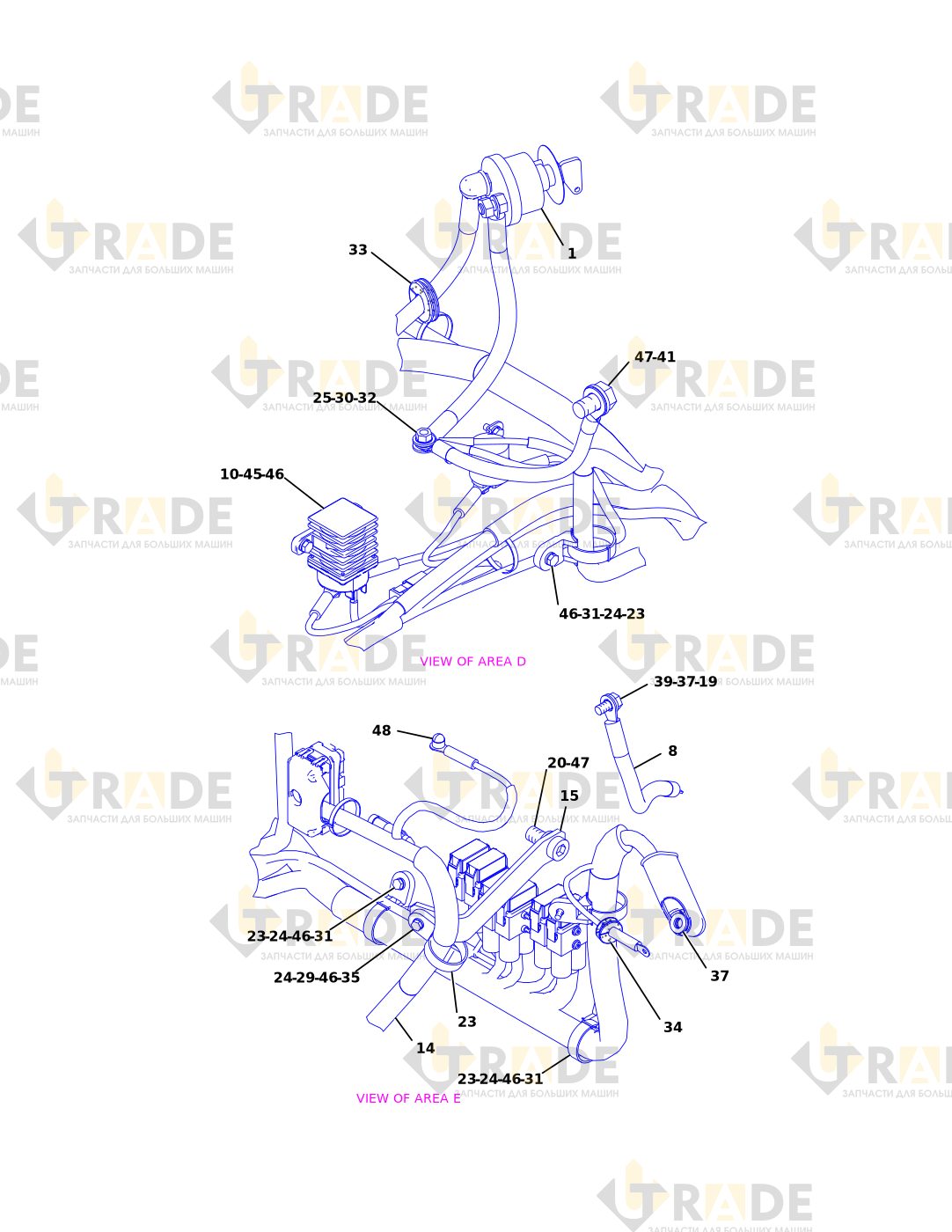

Взрыв-схема узла «Проводка машины в сборе» Caterpillar M318D: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
62 из 124- Выключатель отключения в сборе1
- ЗАЩИТНАЯ КРЫШКА2
- РАЗЪЕМ В СБОРЕ - РАЗЪЕМ3
- КАБЕЛЬ В СБОРЕ1
- КЛЕММА В СБОРЕ - БАТАРЕЯ1
- БОЛТ1
- ГАЙКА1
- КАБЕЛЬ
- КРЫШКА КЛЕММЫ В СБОРЕ1
- КРЫШКА КЛЕММЫ В СБОРЕ1
- КЛЕММА В СБОРЕ - БАТАРЕЯ1
- ГРУППА МАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ1
- ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ В СБОРЕ1
- СТЯЖКА В СБОРЕ1
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ1
- ГРУППА МАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ДВИГАТЕЛЬ1
- РАЗЪЕМ1
- ГРОВЕРНАЯ ШАЙБА1
- КОНТАКТ РАЗЪЕМА6
- КОНТАКТ РАЗЪЕМА2
- ЗАГЛУШКА - УПЛОТНЕНИЕ1
- ВТУЛКА - ПЛАСТИКОВАЯ
- ВТУЛКА - ПЛАСТИКОВАЯ
- РОЗЕТКА - РАЗЪЕМ12
- РОЗЕТКА - РАЗЪЕМ3
- ИЗОЛЯЦИОННАЯ ЛЕНТА
- КЛЕММА - ЛЕЗВИЕ2
- КЛЕММА АККУМУЛЯТОРНОЙ БАТАРЕИ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ2
- ВЫВОД В СБОРЕ1
- ВЫВОД В СБОРЕ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- ВЫВОД В СБОРЕ2
- ВЫВОД В СБОРЕ4
- ВЫВОД В СБОРЕ3
- ВЫВОД В СБОРЕ1
- КЛЕММА - КАБЕЛЬ1
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ВЫВОД В СБОРЕ1
- КЛЕММА - КАБЕЛЬ1
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- Комплект заглушек3
- Комплект заглушек1
- Комплект заглушек1
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ1
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ2
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ2
- ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ В СБОРЕ5
- Комплект разъемов1
- КРОНШТЕЙН1
- КАБЕЛЬ В СБОРЕ1
- ВЫВОД В СБОРЕ1
- КЛЕММА - КАБЕЛЬ1
- КАБЕЛЬ
- ЖГУТ ПРОВОДОВ В СБОРЕ - ДВИГАТЕЛЬ1
- КРЫШКА1
- ФИКСАТОР РАЗЪЕМА2
- КОНТАКТ РАЗЪЕМА2
