Hangcha CPQD30-XRW22 — Ведущий мост в сборе
· 51 позиций в составе

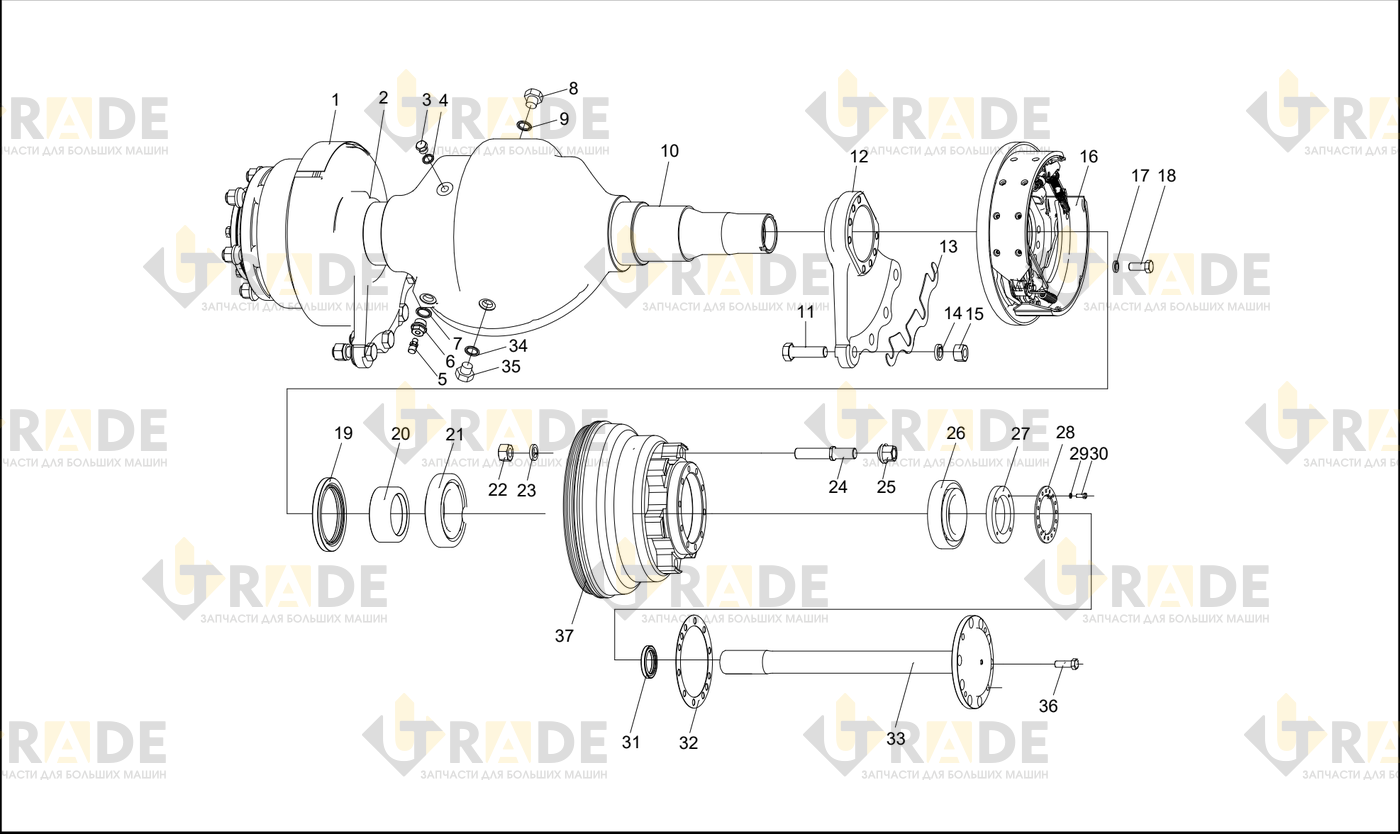

Взрыв-схема узла «Ведущий мост в сборе» Hangcha CPQD30-XRW22: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Ведущий мост в сборе1
- Ведущий мост в сборе1
- Тормозной механизм левый в сборе1
- Тормозной механизм левый в сборе1
- Кронштейн левый1
- Кронштейн левый1
- Левая пластина, пробка M16×1.51
- Прокладка 161
- Воздухоотводчик1
- Заглушка1
- Шайба1
- Заглушка1
- Прокладка 201
- Ось1
- Ось1
- Болт8
- Болт8
- Кронштейн правый1
- Кронштейн правый1
- Основание пластины1
- Прокладка 208
- Прокладка 248
- Болт M20×1.58
- Гайка 248
- Тормозной механизм правый в сборе1
- Тормозной механизм правый в сборе1
Ещё 25 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPQD30-XRW22
