Hangcha CPQD30-XRW22 — Редуктор и дифференциал для 3.0-3,5т
· 49 позиций в составе

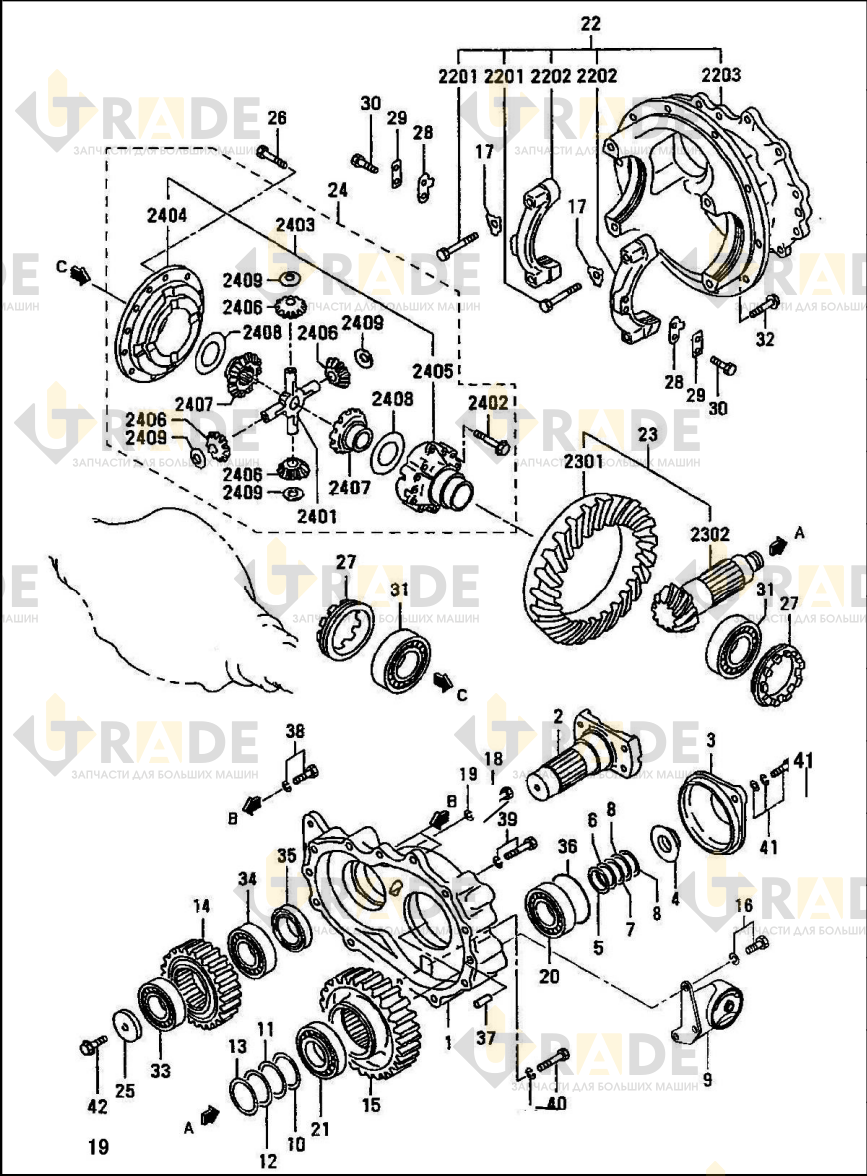

Взрыв-схема узла «Редуктор и дифференциал для 3.0-3,5т» Hangcha CPQD30-XRW22: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- Крышка картера ведомой шестерни дифференциала1
- Фланец, входной вал/трансмиссия1
- Крышка дифференциала ведущей шестерни1
- Гайка стопорная1
- Прокладка ArT=0.051
- Прокладка ArT=0.11
- Прокладка арочная Т=0.21
- Прокладка ArT=1.02
- Кронштейн левый в сборе1
- Прокладка ArT=0.11
- Прокладка арочная Т=0.21
- Прокладка ArT=0.51
- Прокладка ArT=1.01
- Шестерня, привод передний/задний1
- Шестерня, привод передний/задний1
- Шайба в сборе (B/W)3
- Пластина, стопорная4
- Болт1
- Болт фланцевый2
- Подшипник конический роликовый1
- Подшипник конический роликовый1
- Каретка в сборе, дифференциал1
- Болт крышки подшипника4
- Гипоидный комплект шестерен1
- Узел дифференциальной шестерни1
Ещё 24 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPQD30-XRW22
Электрическая система все модели грузовикаКапот и пол в сборе (Ⅰ) Все модели грузовика, исключая ○ S5Коробка передач (часть-1)Коробка передач (часть-3)Коробка передач (часть типа муфта-2)Коробка передач (с муфтой, часть 2)Коробка передач (типа гидротрансформатор)Механизм управления дроссельной заслонкой в сбореПривод W2#X2#W5#A5#B5#C5#D5#E5#F5#Редуктор и дифференциал для 3.0-3,8тРедуктор и дифференциал (ShaoXin) Все модели грузовикаРедуктор в сборе XYQXFSeries Гидродинамическая коробка передач (SHAOXIN)＜2021-01-04
