Hangcha CPQD18-XRW21 — Ведущий мост в сборе F#CPQD15/18-XRW21 G#CPQYD15/18-XRW21 I#CPQYD15/18-XRH28R
· 43 позиций в составе

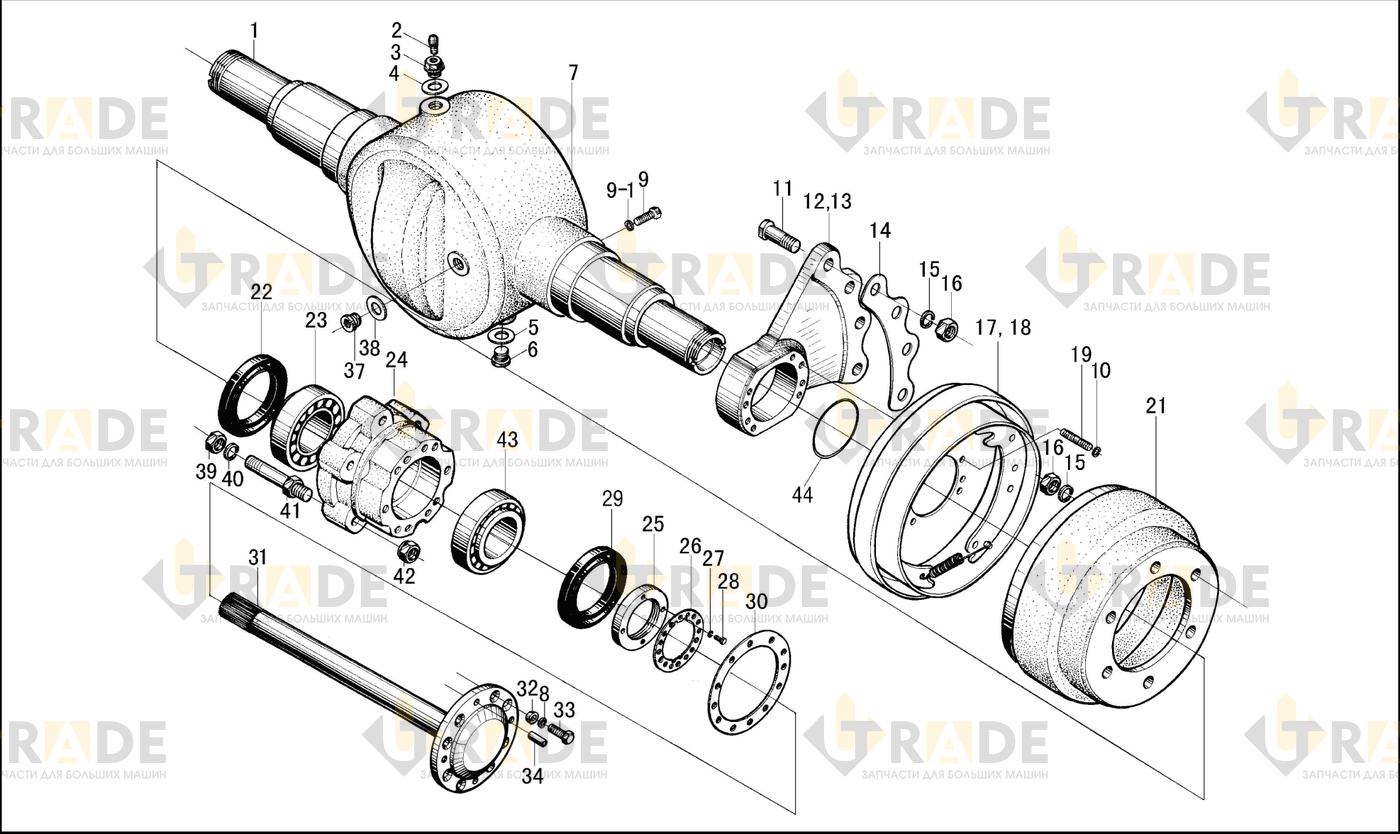

Взрыв-схема узла «Ведущий мост в сборе F#CPQD15/18-XRW21 G#CPQYD15/18-XRW21 I#CPQYD15/18-XRH28R» Hangcha CPQD18-XRW21: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 43- Заглушка2
- Воздухоотводчик1
- Заглушка1
- Шайба1
- Прокладка 201
- Заглушка1
- Ось1
- Шайба 1016
- Болт2
- Прокладка 102
- Шайба12
- Болт8
- Пластина1
- Пластина1
- Основание пластины1
- Гайка M18×1.58
- Тормоз левый8
- Тормозной механизм левый в сборе1
- Болт1
- Болт12
- Тормозной барабан2
- Подшипник2
Ещё 21 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPQD18-XRW21
