Hangcha CPQD18-XRW21 — Педаль тормоза и толкателя в сборе Все модели погрузчика
· 53 позиций в составе

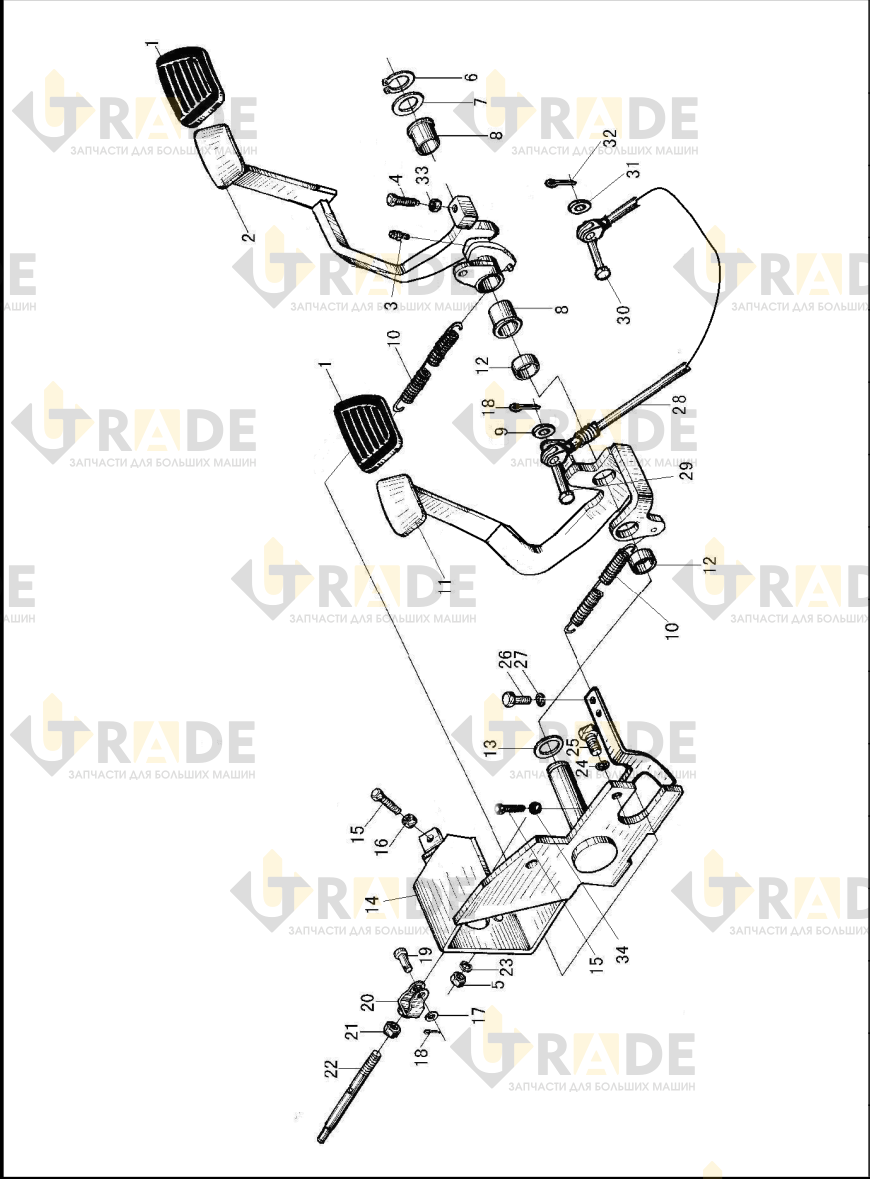

Взрыв-схема узла «Педаль тормоза и толкателя в сборе Все модели погрузчика» Hangcha CPQD18-XRW21: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Педаль inching в сборе1
- Прокладка педали2
- Педаль тормоза1
- Ниппель для смазки M61
- Болт1
- Нити M102
- Кольцо проверки-A281
- Прокладка1
- Втулка2
- Палец 2 16 Шайба 81
- Пружина2
- Педаль inching1
- Втулка2
- Прокладка1
- Сиденье1
- Болт M8×302
- Болт M81
- Толкатель в сборе1
- Шайба1
- Палец3
- Штифт 8×241
- Вилка вилочного крепления1
- Нити M101
- Шток упорный1
- Прокладка 102
- Шайба2
- Болт2
Ещё 26 позиций состава и артикулы — после регистрации.
