Hangcha CPQD18-XRW21 — Сборка тормоза, левая (LH) все модели All models of truck
· 42 позиций в составе

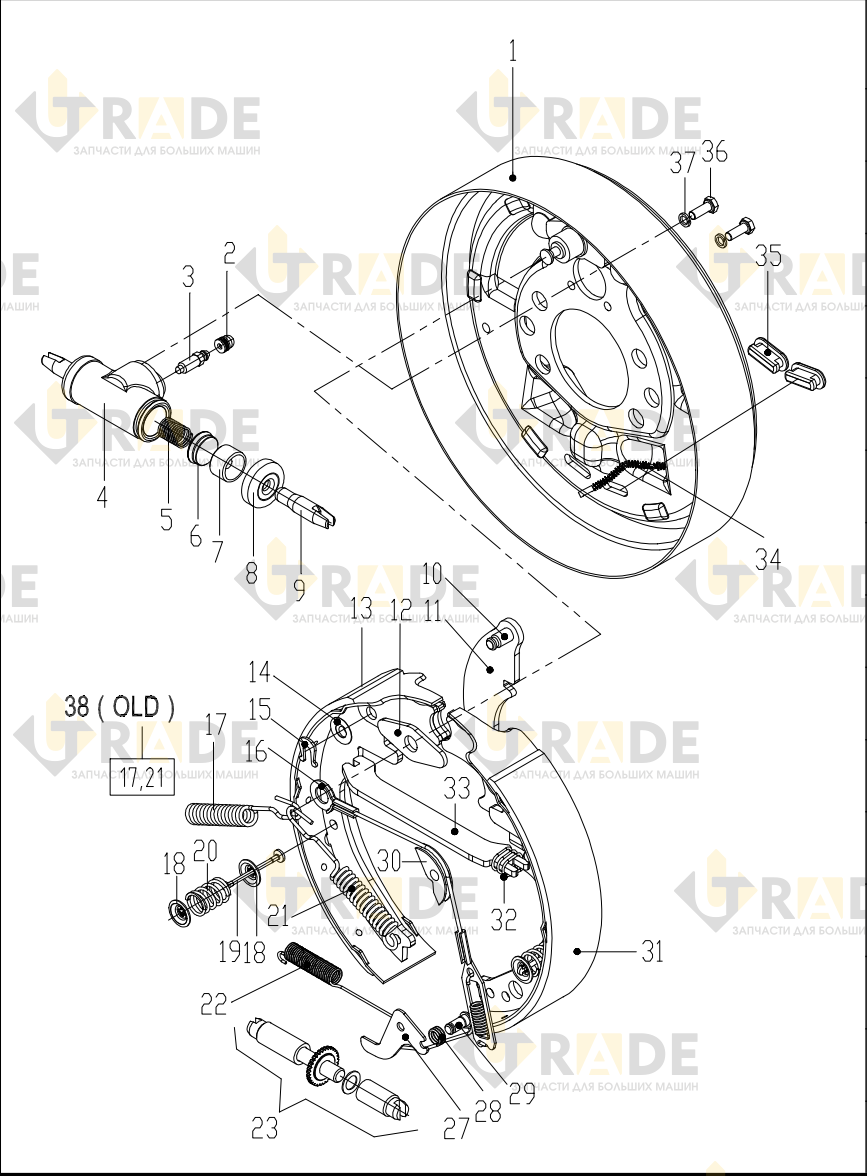

Взрыв-схема узла «Сборка тормоза, левая (LH) все модели All models of truck» Hangcha CPQD18-XRW21: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Тормозной механизм левый в сборе1
- Тормозной механизм правый в сборе1
- Тормозной механизм правый в сборе1
- Тормозной диск в сборе, левый2
- Тормозная пластина правая в сборе2
- Тормозной цилиндр в сборе2
- Манжета тормозного цилиндра4
- Чехлы4
- Штифт тяги2
- Рычаг тормоза, левый1
- Рычаг тормоза, правый1
- Направляющая пластина2
- Тормозная накладка2
- Эластичная прокладка2
- Фиксатор штифта2
- Пружина и фитинг в сборе2
- Обувка тормозной ленты, левая передняя1
- Возвратная пружина тормозной колодки правого переднего колеса1
- Чашка крепления колодки8
- Шток пружины сжатия4
- Пружина сжатия4
Ещё 21 позиций состава и артикулы — после регистрации.
