Hangcha CPQD15-XRW21F — Редуктор и дифференциал (1.0-1,8 т)
· 50 позиций в составе

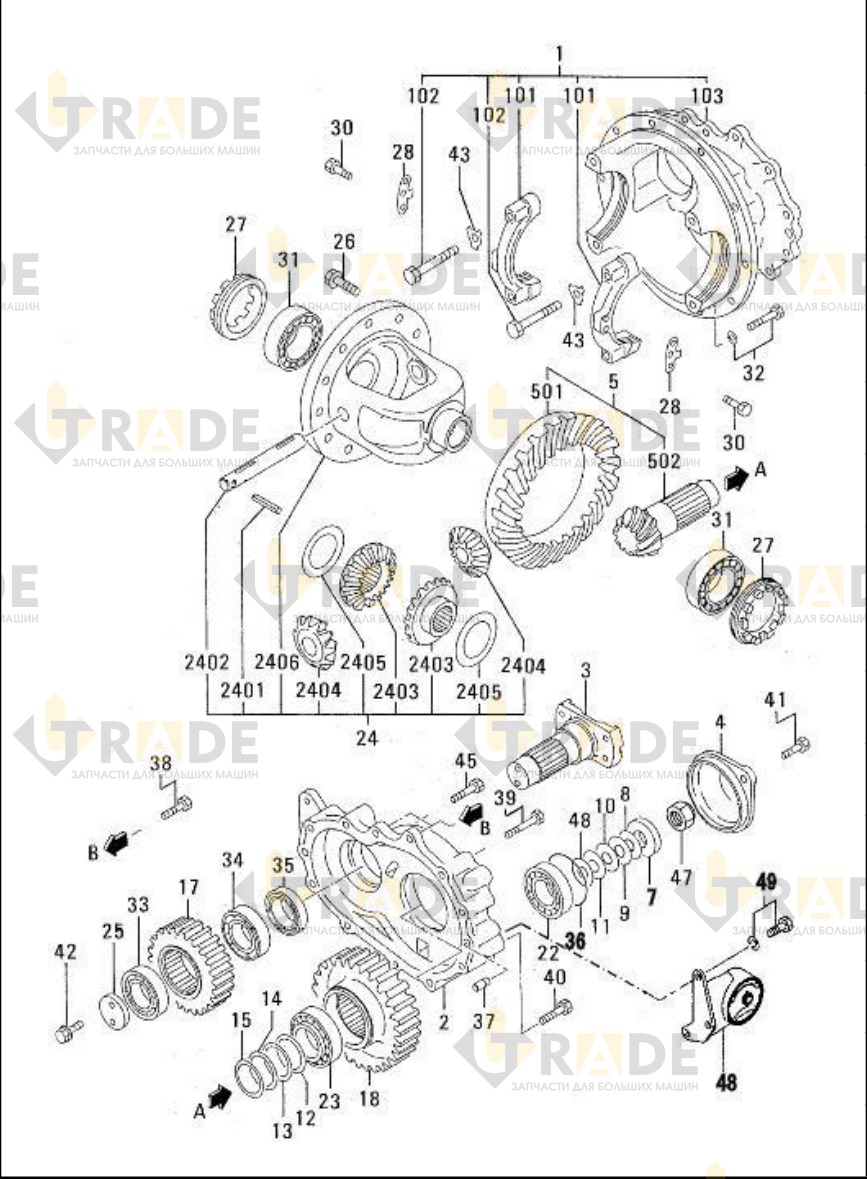

Взрыв-схема узла «Редуктор и дифференциал (1.0-1,8 т)» Hangcha CPQD15-XRW21F: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Каретка в сборе, дифференциал1
- Крышка подшипника2
- Болт фланцевый4
- Каретка дифференциала1
- Крышка картера ведомой шестерни дифференциала1
- Фланец, входной вал/трансмиссия1
- Крышка дифференциала ведущей шестерни1
- Вал конической зубчатой передачи в сборе1
- Коническая шестерня1
- Шестерня коническая1
- Прокладка ArT=0.051
- Прокладка ArT=0.11
- Прокладка арочная Т=0.21
- Прокладка ArT=1.02
- Прокладка ArT=0.11
- Прокладка арочная Т=0.21
- Прокладка ArT=0.51
- Прокладка ArT=1.01
- Шестерня, привод передний/задний1
- Шестерня, привод передний/задний1
- Подшипник конический роликовый1
- Подшипник конический роликовый1
- Шестерня дифференциала в сборе1
- Штифт, пружинный1
- Вал, шестерня1
Ещё 25 позиций состава и артикулы — после регистрации.
