Hangcha CPQD15-XRW21F — Педаль тормоза и сцепления в сборе
· 50 позиций в составе
Взрыв-схема узла «Педаль тормоза и сцепления в сборе» Hangcha CPQD15-XRW21F: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

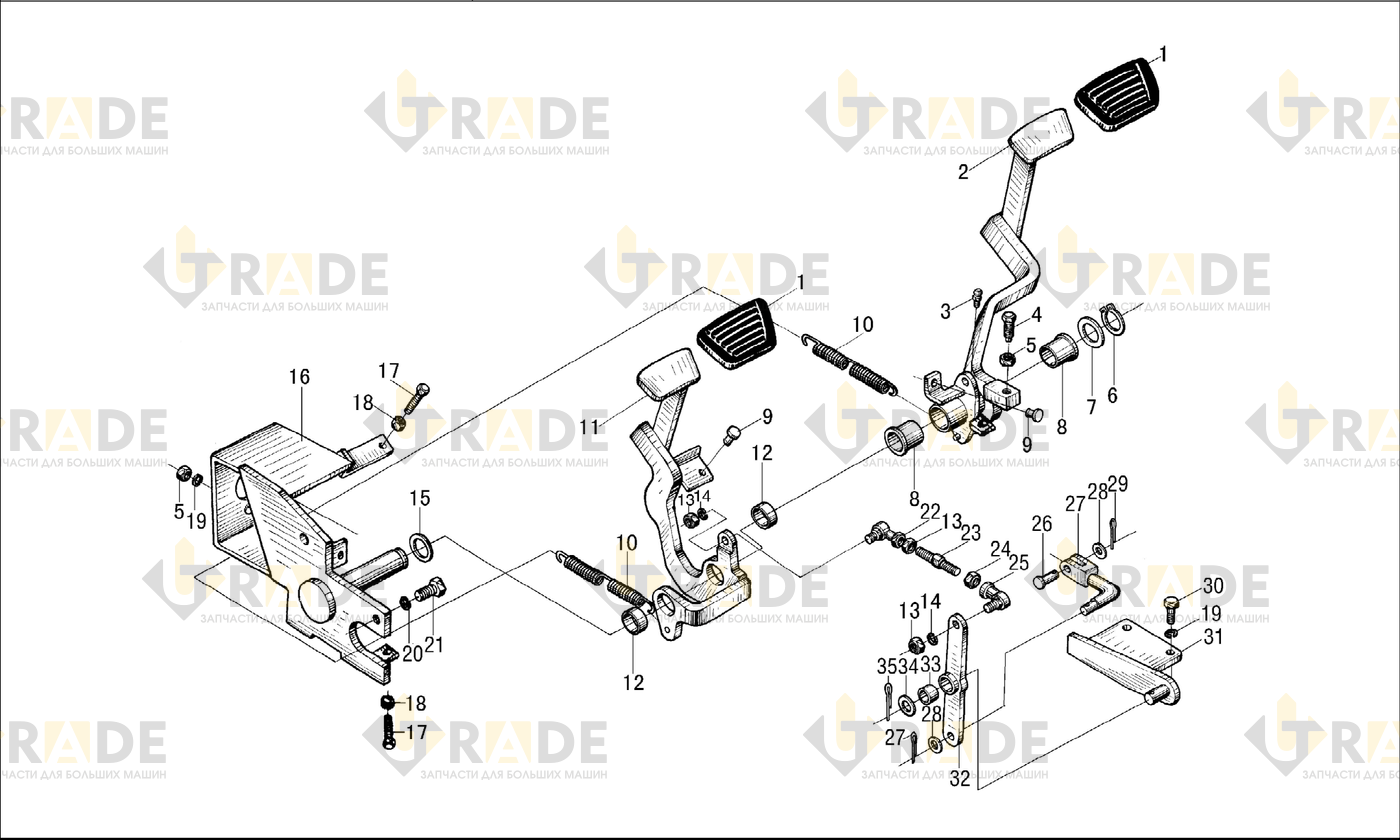

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Сборка педали точного хода1
- Прокладка педали2
- Педаль тормоза1
- Ниппель для смазки M61
- Болт1
- Нити M102
- Кольцо проверки-A281
- Прокладка1
- Втулка2
- Протяжка2
- Пружина2
- Педаль inching1
- Втулка2
- Гайка M83
- Шайба пружинная 82
- Прокладка1
- Сиденье1
- Болт M8×302
- Болт M82
- Прокладка 104
- Шайба2
- Болт2
- Подшипник1
- Регулировочный стержень1
- Гайка1
Ещё 25 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPQD15-XRW21F
