Hangcha CPDS18-AC5 — Управление клапаном распределительным
· 77 позиций в составе

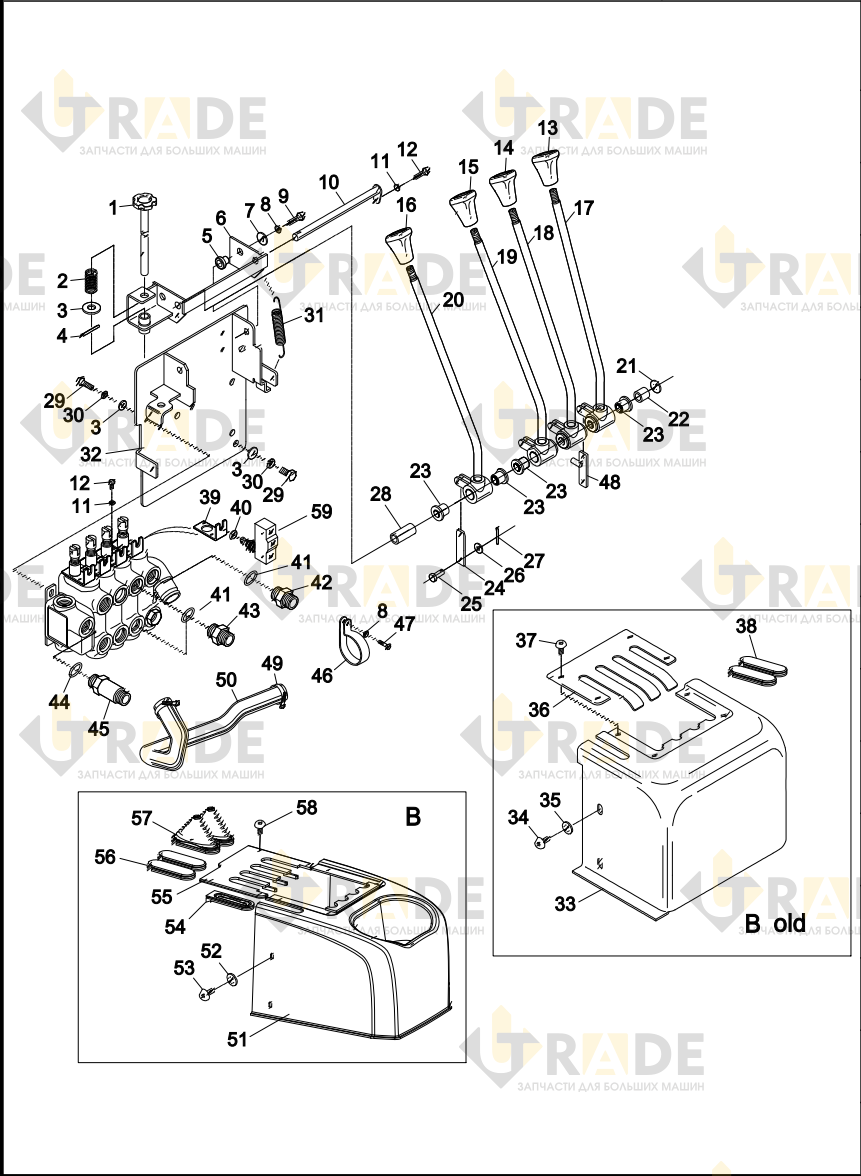

Взрыв-схема узла «Управление клапаном распределительным» Hangcha CPDS18-AC5: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 77- Рычаг1
- Пружина1
- Шайба7/10
- Штифт 2.5×161
- Проставка2
- Кронштейн1
- Палец 2 16 Шайба 82
- Шайба пружинная 83
- Болт M8×1×252
- Палец1
- Болт M6 20 Шайба 65
- Болт M6×125
- Ручка1
- Ручка1
- Ручка1
- Ручка1
- Рычаг подъема1
- Рычаг подъема1
- Рычаг подъема1
- Рычаг подъема1
- Рычаг I1
- Рычаг I1
- Рычаг II1
- Рычаг II1
- Регулировка опорной пластиныX
- Проставка1
- Втулка4
- Шток II1
- Палец4
- Прокладка 54
- Штифт 1.6×124
- Проставка1
- Проставка1
- Проставка1
- Болт M10×1,25×203
- Прокладка 106
- Пружина1
- Кронштейн1
- Крышка блока многоходовых клапанов1
