Hangcha CPDS18-AC5 — Четвертая масляная магистраль трехсекционная стрела
· 42 позиций в составе

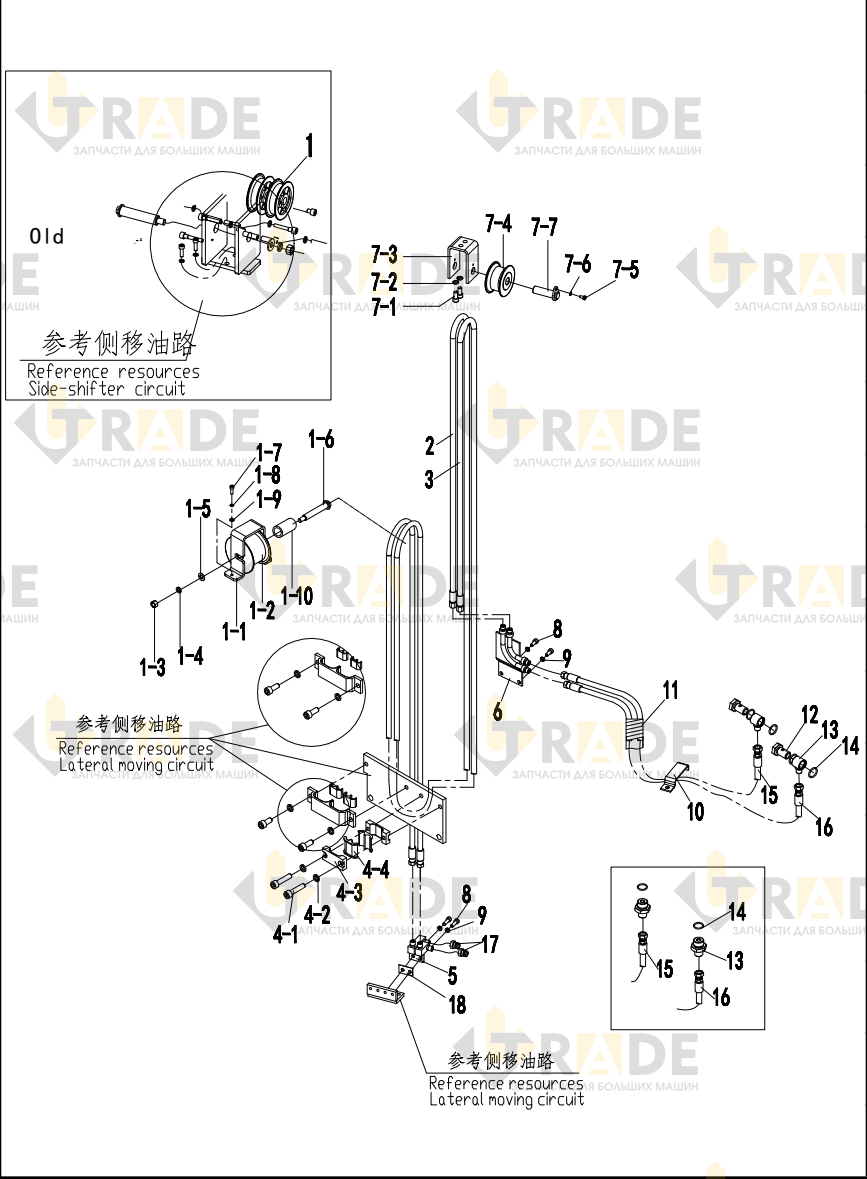

Взрыв-схема узла «Четвертая масляная магистраль трехсекционная стрела» Hangcha CPDS18-AC5: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Шланг1
- Сборка шкива1
- Поддержка поддержки1 1
- Шкив2
- Гайка M141
- Гайка M141
- Болт M14×1.5×451
- Прокладка1
- Прокладка 144
- Палец1
- Болт M14×1.5×901
- Болт M8×202
- Шайба пружинная 82
- Прокладка 82
- Втулка вала1
- Шланг1
- Комплект клипс шланга в сборе1 2
- Саморез M8×352
- Шайба пружинная 82
- Клипса2
- Резиновая прокладка2
Ещё 21 позиций состава и артикулы — после регистрации.
