Hangcha CPDS18-AC5 — Система задних окон
· 69 позиций в составе
Взрыв-схема узла «Система задних окон» Hangcha CPDS18-AC5: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

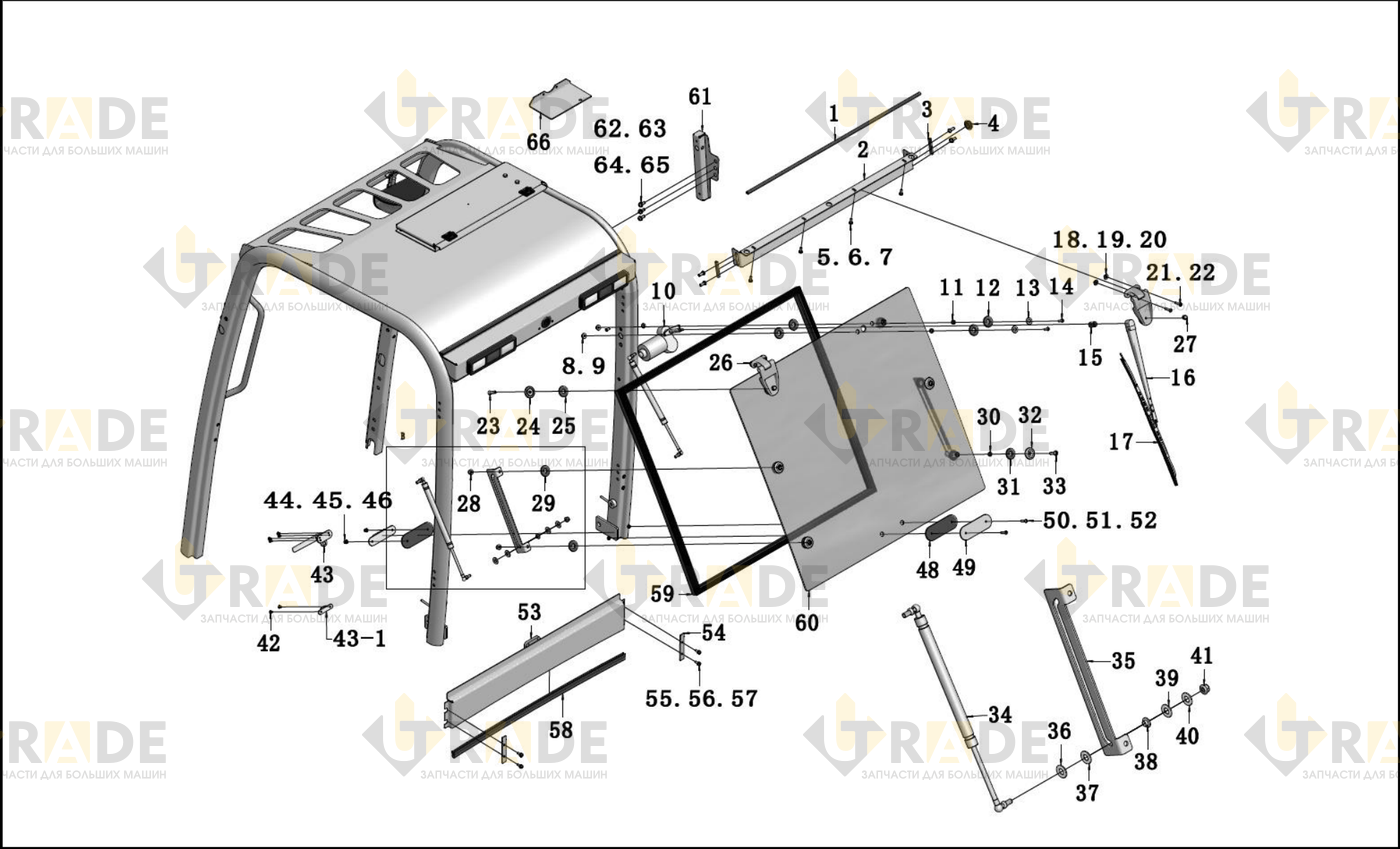

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 69- Уплотнительная лента1
- Монтажная пластина1
- Уплотнительная лента2
- Оболочка провода передней фары1
- Винт M6×168
- Прокладки пружинные 68
- Плоская шайба C68
- Увеличенная шайба 62
- Контргайка M62
- Двигатель стеклоочистителя1
- Рукав защитный резиновый2
- Резиновая прокладка2
- Увеличенная шайба 62
- Винт M6×162
- Втулка1
- Комбинированная гайка-колпачок M81
- Щетка заднего стеклоочистителя1
- Увеличенная шайба 64
- Контргайка M64
- Саморез M6×254
- Прокладки пружинные 64
- Шайба 64
- Винт M8×252
- Заглушка крепления2
- Резиновая прокладка4
- Петля заднего стекла2
- Контргайка M82
- Гайка M84
- Резиновая прокладка4
- Защитный чехол6
- Резиновая прокладка4
- Заглушка крепления4
- Винт M8×254
- Пневморессора2
- Направляющая пластина2
Ещё 34 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPDS18-AC5
