Hangcha CPDS10-XD2 — Ведущий мост все модели грузовика
· 48 позиций в составе

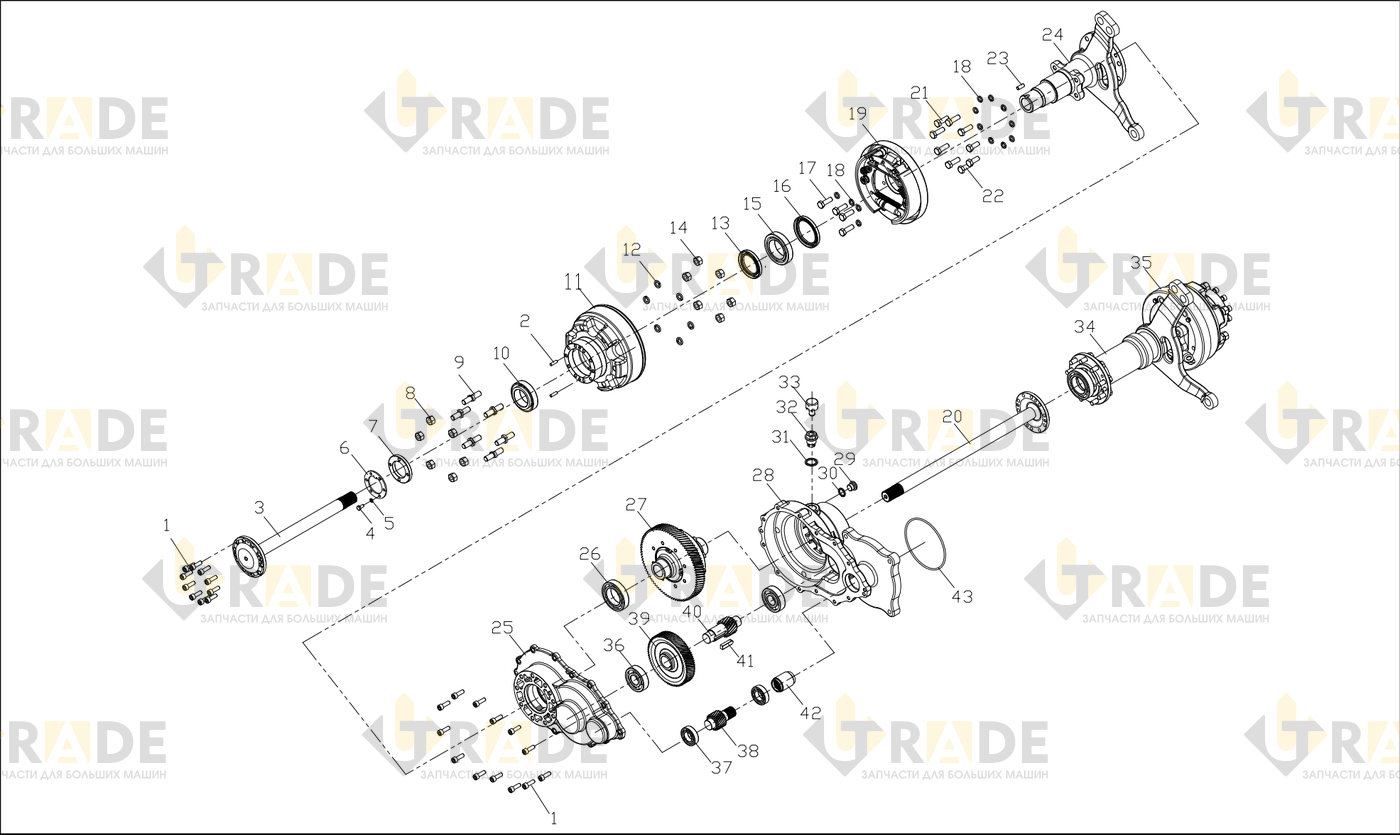

Взрыв-схема узла «Ведущий мост все модели грузовика» Hangcha CPDS10-XD2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Винт M8 × 2533
- Палец 6×204
- Полуось левая1
- Полуось левая1
- Болт M6×124
- Болт M6×124
- Прокладки пружинные 64
- Болт M6 20 Шайба 64
- Фиксирующая деталь2
- Контргайка M45×1.52
- Колесная гайка12
- Болт колеса12
- Подшипник 320092
- Тормозной барабан2
- Шайба12
- Сальник FB50×72×82
- Гайка M12×1.512
- Подшипник 320102
- Сальник FB60×80×82
- Винт M10×308
- Прокладка 1026
- Тормоз правый в сборе1
- Правый полуось1
- Правый полуось1
Ещё 24 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPDS10-XD2
