Hangcha CPDS10-XD2 — Гидравлическая система Все модели погрузчика
· 30 позиций в составе

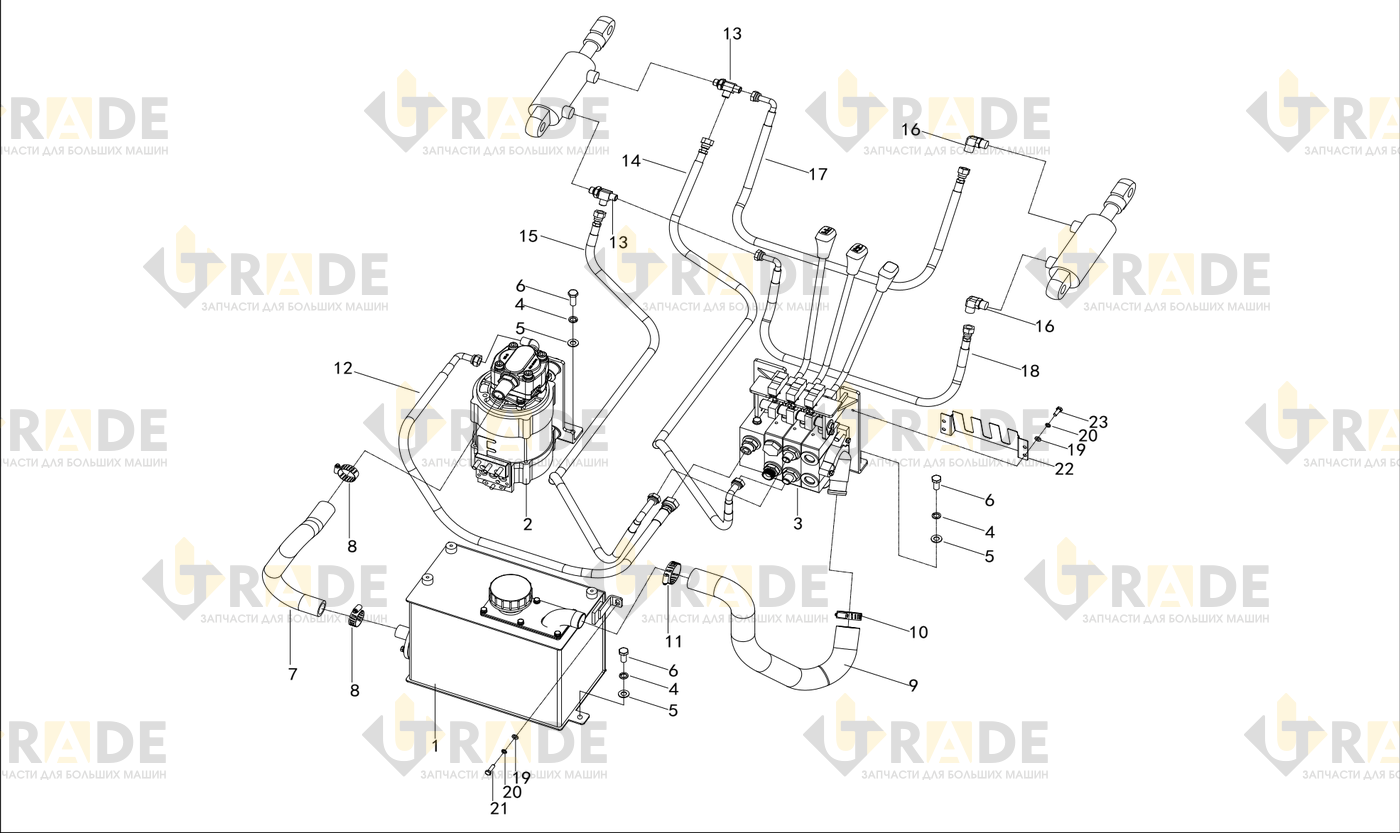

Взрыв-схема узла «Гидравлическая система Все модели погрузчика» Hangcha CPDS10-XD2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 30- Масляный бак в сборе1
- Основной контур1
- Основной контур1
- Распределительный клапан в сборе1
- Прокладка 106
- Шайба6
- Болт6
- Шланг1
- Хомут шланга с червячным приводом2
- Возвратная труба1
- Возвратная труба1
- Хомут шланга с червячным приводом1
- Шланг1
- Регулировочный тройник2
- Шланг1
Ещё 15 позиций состава и артикулы — после регистрации.
