Hangcha CPDS10-XD2 — Система контуров моторного масла
· 26 позиций в составе

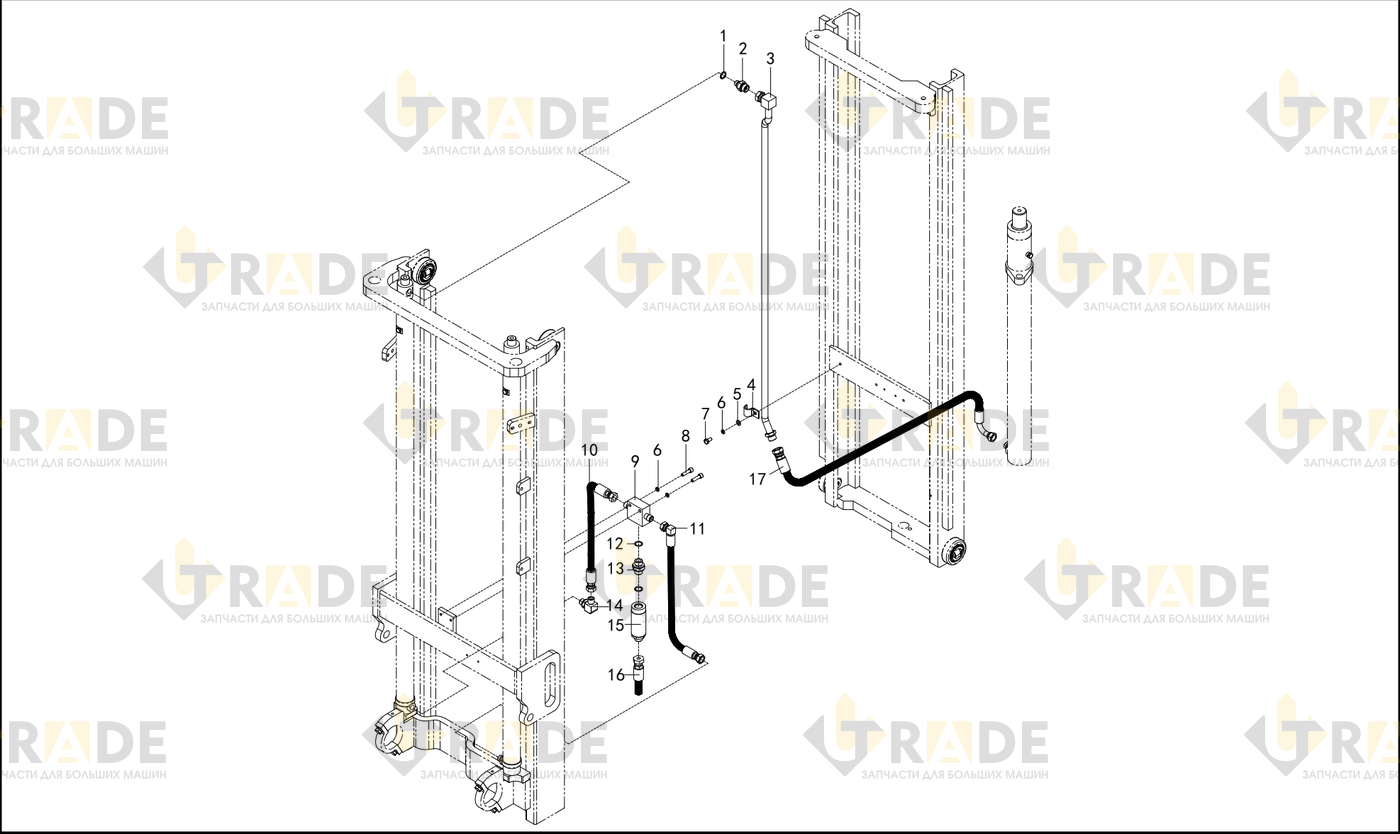

Взрыв-схема узла «Система контуров моторного масла» Hangcha CPDS10-XD2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 26- Прокладка 161
- Ниппель1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Хомут1
- Палец 2 16 Шайба 83
Ещё 13 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPDS10-XD2
