Hangcha CPDS10-XD2 — Пол и капот в сборе
· 31 позиций в составе

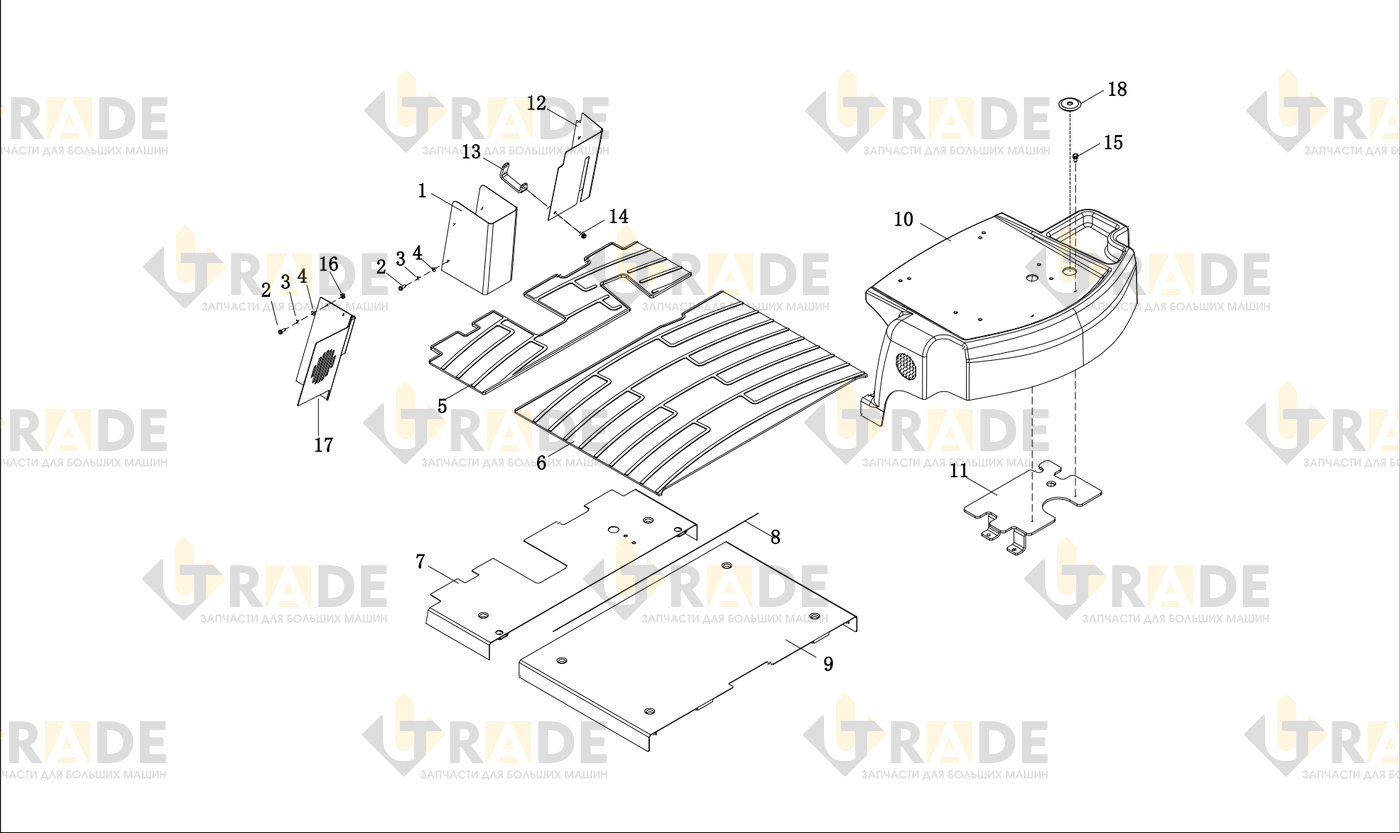

Взрыв-схема узла «Пол и капот в сборе» Hangcha CPDS10-XD2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 31- Защитная пластина1
- Защитная пластина1
- Болт20/16/11
- Болт M6×1511
- Болт M6 20 Шайба 620/16/11
- Прокладка 620/16/11
- Передняя резиновая прокладка1
- Передняя резиновая прокладка1
- Задняя резиновая прокладка1
- Задняя резиновая прокладка1
- Узел пола передней части в сборе1
- Узел пола передней части в сборе1
- Уплотнительная лента2
- Задний пол в сборе1
- Задний пол в сборе1
- Задний пол в сборе1
Ещё 15 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPDS10-XD2
