Hangcha CPDS10-XD2 — Основной контур II
· 18 позиций в составе

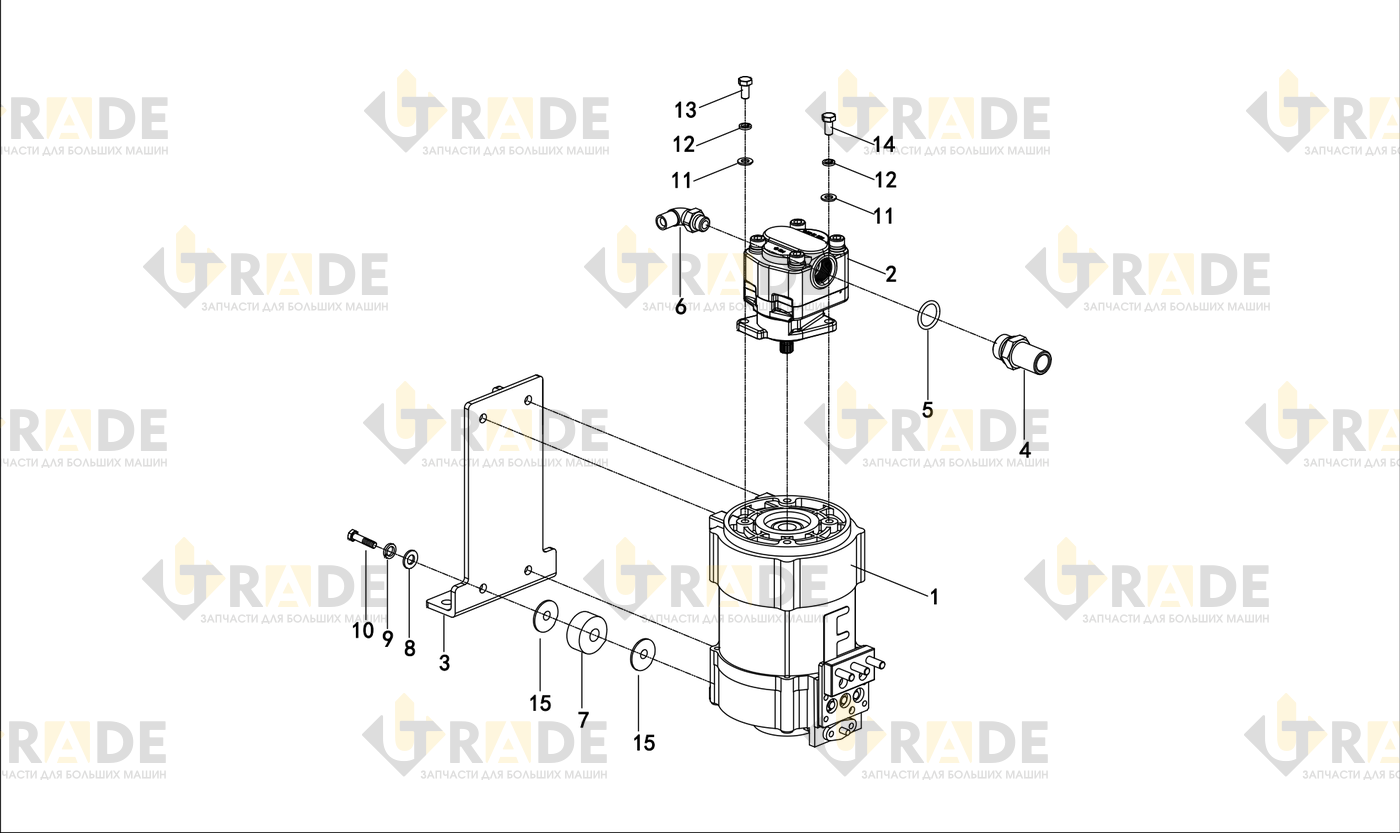

Взрыв-схема узла «Основной контур II» Hangcha CPDS10-XD2: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
9 из 18- Мотор насоса1
- Шестеренный насос1
- Кронштейн1
- Соединение1
- Уплотнительное кольцо O-ring1
- Соединение1
- Соединение1
- Амортизирующая прокладка шпильки двойная4
- Амортизационная прокладка4
Ещё 9 позиций состава и артикулы — после регистрации.
