Hangcha CPD25-XY2G-SI24 — Защитная надстройка
· 36 позиций в составе

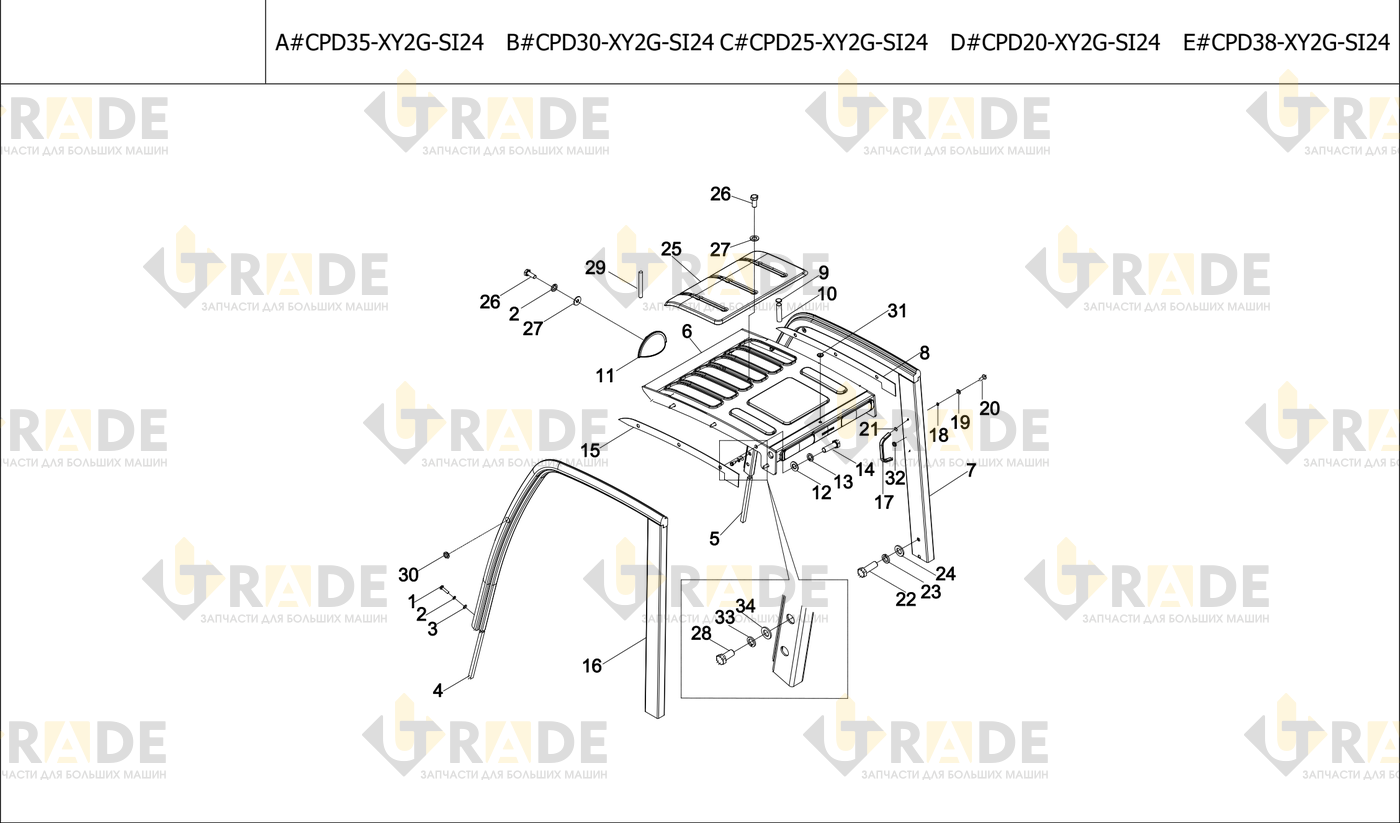

Взрыв-схема узла «Защитная надстройка» Hangcha CPD25-XY2G-SI24: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 36- Болт M6×254
- Болт M6 20 Шайба 612
- Прокладка 64
- Левое уплотнительное кольцо1
- Правая прокладка1
- Дно кузова1
- Опора (стойка) правая в сборе1
- Правая резина1
- Лента1
- Шланг1
- Зеркало1
- Зеркало заднего вида1
- Прокладка 148
- Болт M14×1.5×458
- Болт M14×1.5×458
- Левая резина8
- Левая стойка в сборе1
- Перила сигнальные1
