Hangcha CPD25-XY2G-SI24 — Подъемная часть 2.0~2,5т, 3.0~3,5т -20231130
· 52 позиций в составе

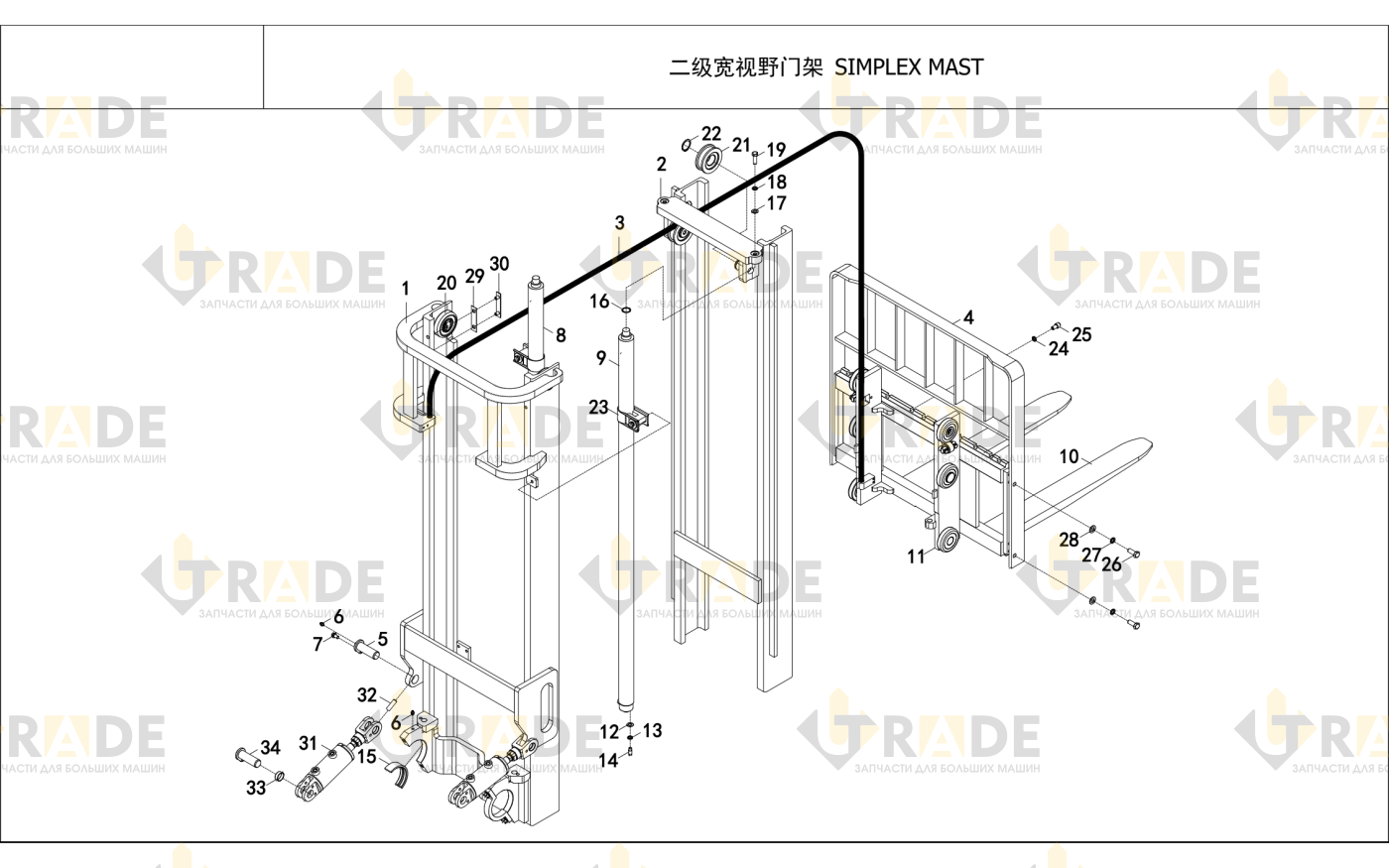

Взрыв-схема узла «Подъемная часть 2.0~2,5т, 3.0~3,5т -20231130» Hangcha CPD25-XY2G-SI24: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Подъемная часть1
- Подъемная часть1
- Внешняя мачта1
- Внешняя мачта1
- Внутренняя мачта1
- Внутренняя мачта1
- Цепь в сборе2
- Цепь в сборе2
- Полки1
- Кронштейн груза1
- Масленка M10×12
- Масленка M10×16
- Болт M10×1,25×204
- Гидроцилиндр левой рукояти в сборе1
- Гидроцилиндр левой рукояти в сборе1
- Гидроцилиндр подъема правый1
- Гидроцилиндр подъема правый1
- Вилы2
- Вилы1
- Вилы в сборе1
- Полка вилок в сборе1
- Полка вилок в сборе1
- Шайба2
- Прокладка 102
- Болт M10×302
- Втулка оси2
Ещё 26 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPD25-XY2G-SI24
