Hangcha CPD25-XY2G-SI24 — Система рамы I
· 37 позиций в составе

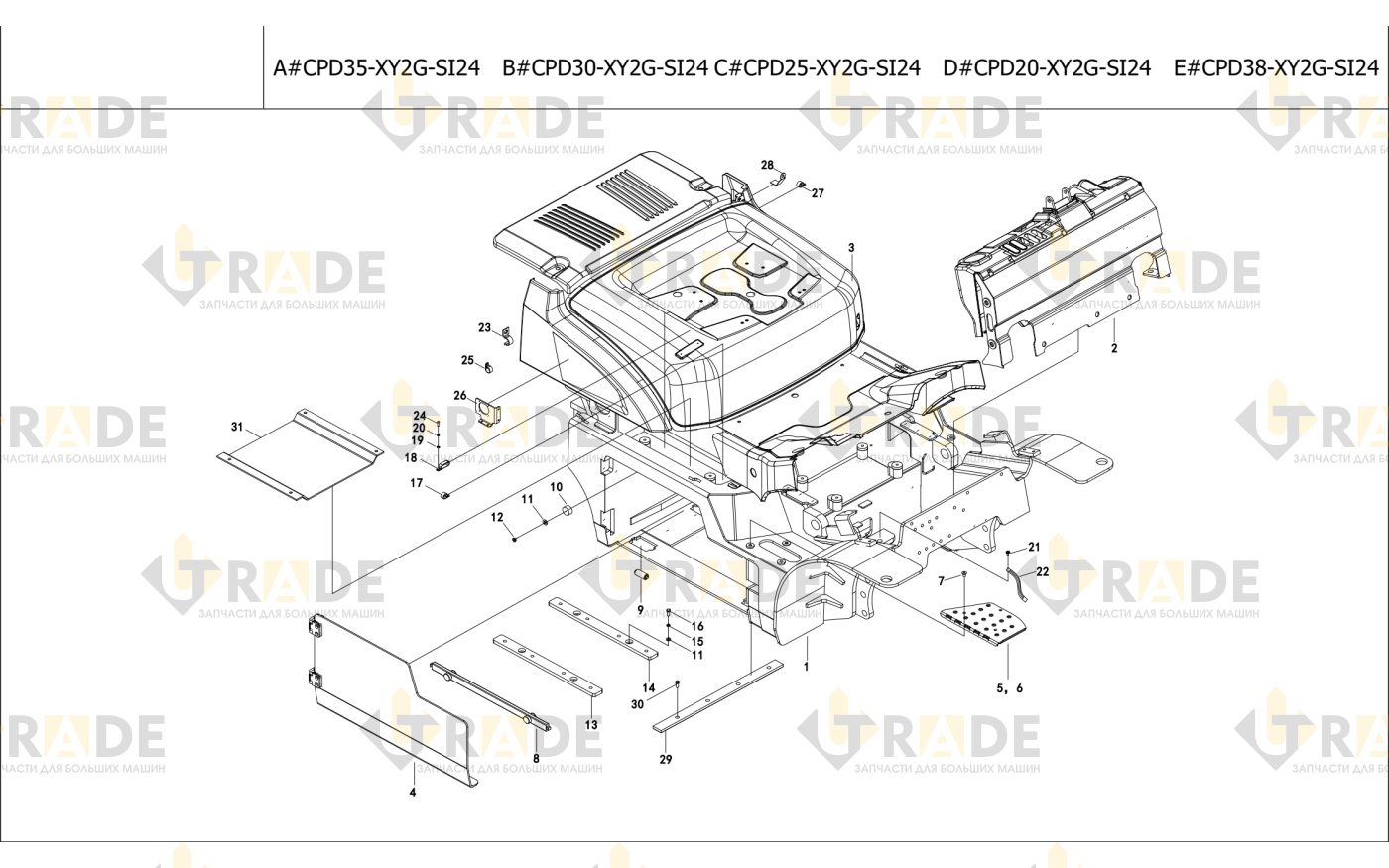

Взрыв-схема узла «Система рамы I» Hangcha CPD25-XY2G-SI24: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 37- Рама1
- Рама1
- Рамка приборной панели в сборе1
- Капот и нижняя пластина1
- Сборка реле управления1
- Левая педаль1
- Педаль правая1
- Болт M8×161
- Прижимное устройство аккумулятора1
- Ролик в сборе6/2
- Блок2
- Болт M6 20 Шайба 66
- Прокладка 66
- Скрепежный винт M6×162
- Болт M6×162
- Резиновая прокладка 11
- Резиновая прокладка 21
- Прокладка 64
- Болт M6×124
