Hangcha CPD25-XY2G-SI24 — Система контура четвертого масла 3.0t~3.8t 20240515
· 36 позиций в составе

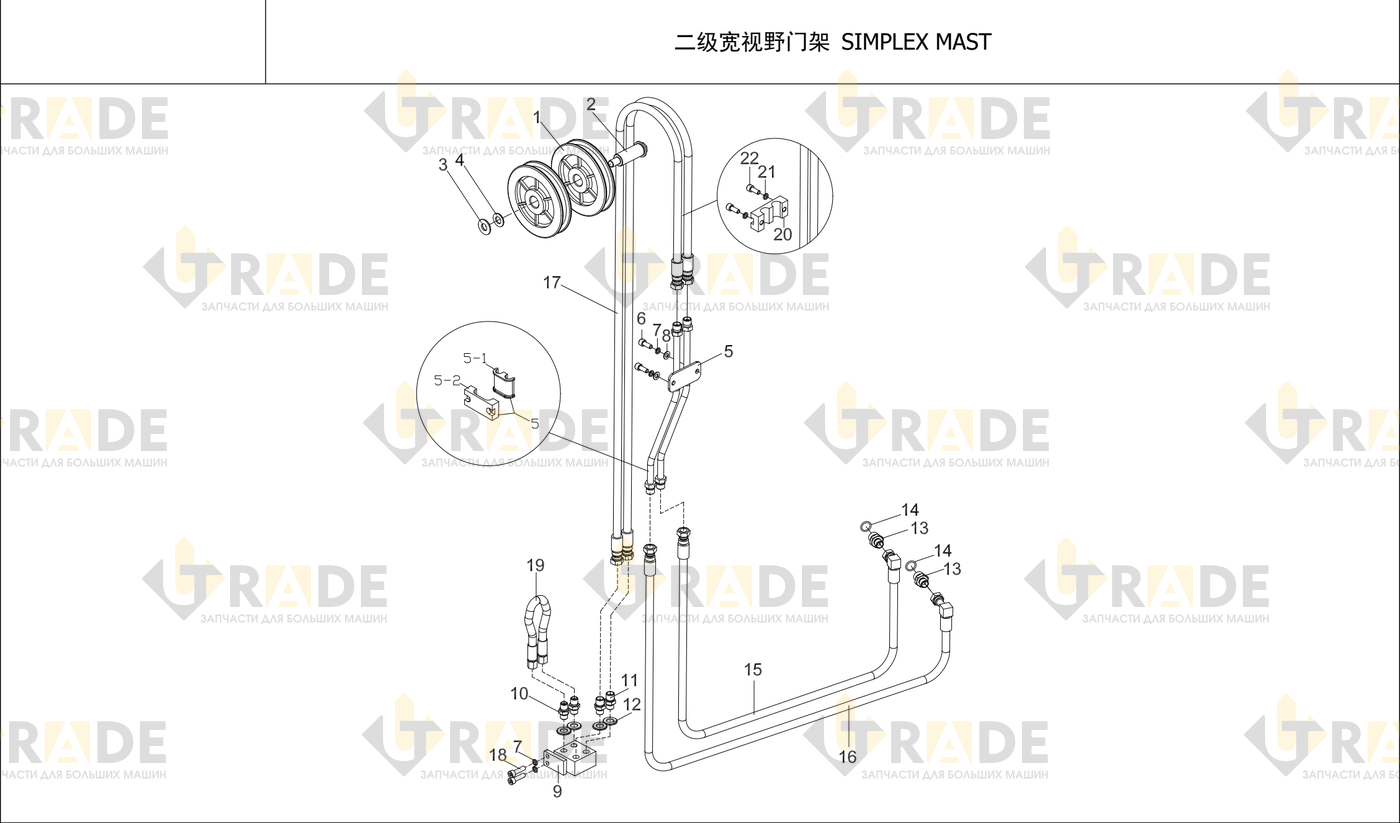

Взрыв-схема узла «Система контура четвертого масла 3.0t~3.8t 20240515» Hangcha CPD25-XY2G-SI24: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 36- Четвертая труба1
- Четвертая труба1
- Четвертая труба1
- Четвертая труба1
- Шкив2
- Шкив в сборе с валом1
- Болт M14×1.5×451
- Прокладка1
- Трубопровод масляный в сборе1
- Болт M8×202
- Шайба пружинная 84
- Палец 2 16 Шайба 82
- Резиновая вставка1
- Пресс-форма для брикетирования1
- Шарнирный подшипник (правый)1
- Фитинг2
- Фитинг2
- Соединитель2
Ещё 18 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPD25-XY2G-SI24
