Hangcha CPD25-XY2G-SI24 — Система гидравлических контуров бокового перемещения 2.0t~2.5t 3.0t~3.8t -20240515
· 55 позиций в составе

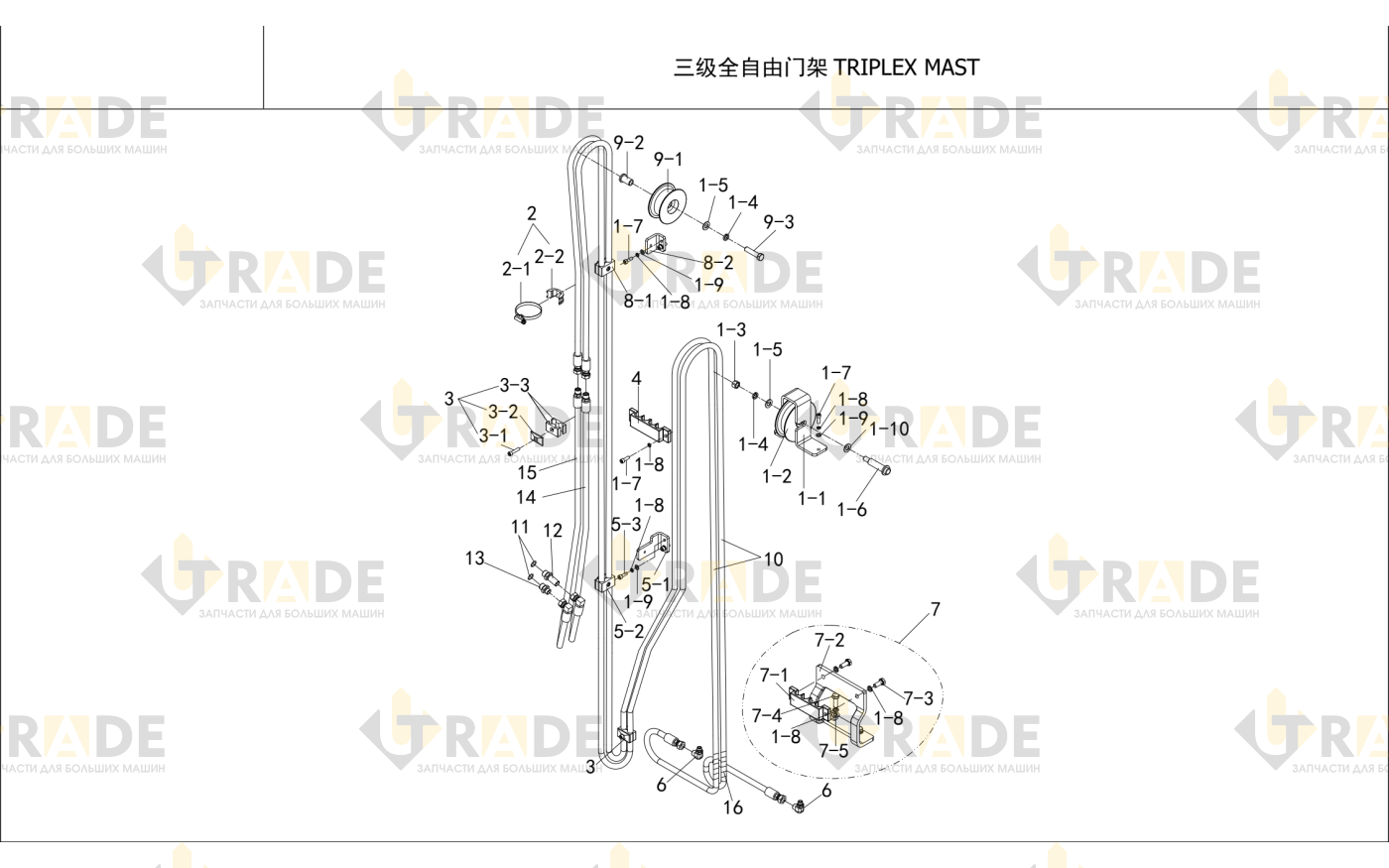

Взрыв-схема узла «Система гидравлических контуров бокового перемещения 2.0t~2.5t 3.0t~3.8t -20240515» Hangcha CPD25-XY2G-SI24: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Трубопровод сдвижителя1
- Трубопровод сдвижителя1
- Трубопровод сдвижителя1
- Трубопровод сдвижителя1
- Шкив в сборе1
- Кронштейн1
- Шкив1
- Гайка M141
- Болт M14×1.5×452
- Прокладка 142
- Болт M14×1.5×1001
- Болт M8×203
- Шайба пружинная 83
- Прокладка 83
- Втулка вала1
- Группа обруча в сборе1
- Прижимной блок2
- Обруч2
- Хомут трубы4
- Болт M8×401
- Защитная пластина1
- Хомут1
- Хомут1
- Хомут трубопровода в сборе1
- Крепежная пластина1
- Хомут трубопровода в сборе1
- Болт M8×252
- Отвод 90°2
Ещё 27 позиций состава и артикулы — после регистрации.
