Hangcha CPD25-XY2G-SI24 — Система гидравлических контуров бокового перемещения 2.0t~2.5 3.0t~3.8t 20240515
· 45 позиций в составе

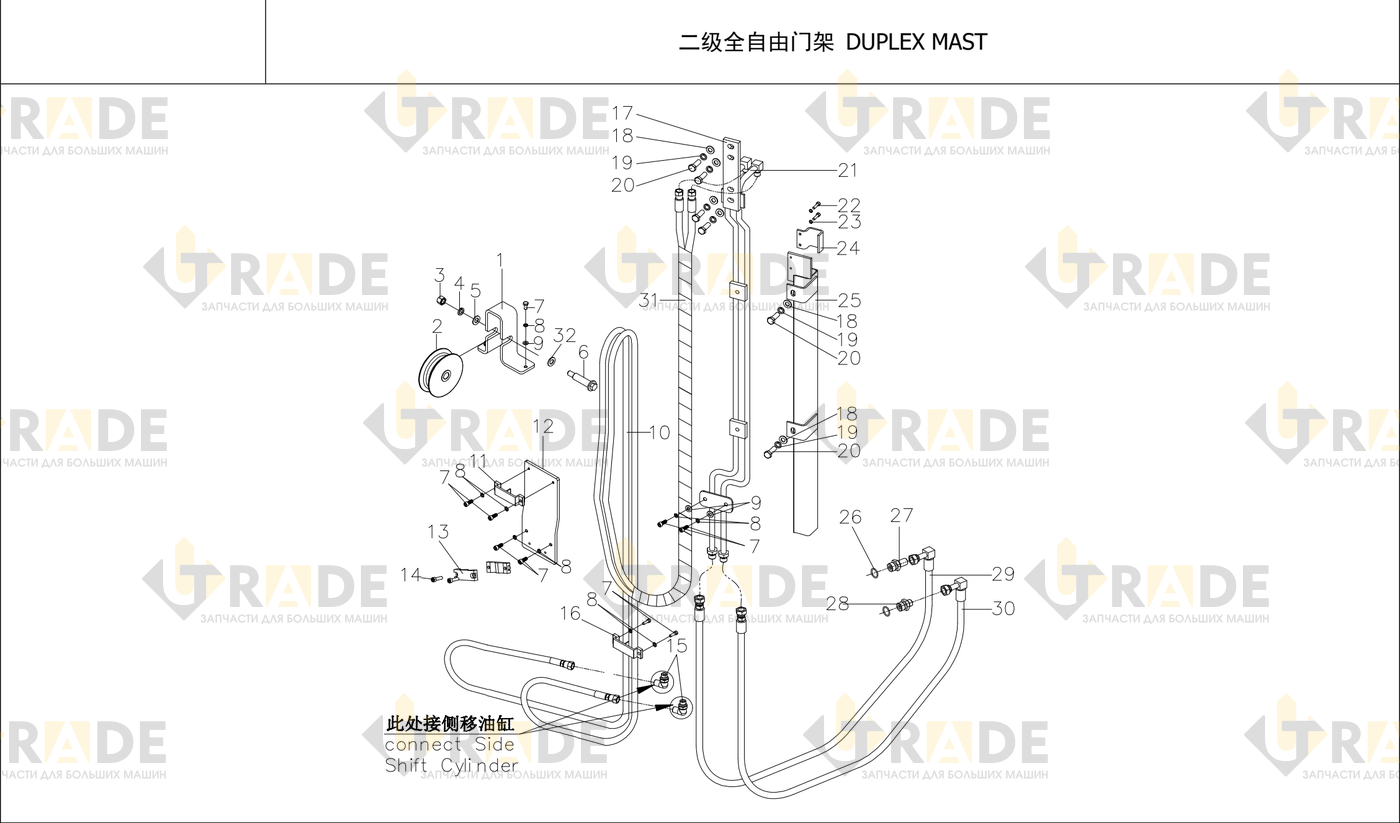

Взрыв-схема узла «Система гидравлических контуров бокового перемещения 2.0t~2.5 3.0t~3.8t 20240515» Hangcha CPD25-XY2G-SI24: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Муфта шланга1
- Муфта шланга1
- Муфта шланга1
- Муфта шланга1
- Шкив в сборе1
- Опора1
- Шкив1
- Гайка M141
- Болт M14×1.5×451
- Прокладка 141
- Палец1
- Болт M8×206
- Шайба пружинная 86
- Прокладка 82
- Муфта шланга2
- Хомут1
- Пластина1
- Клипса2
- Болт M8×302
- Отвод 90°2
- Отвод 90°2
- Хомут1
- Соединительная пластина1
Ещё 22 позиций состава и артикулы — после регистрации.
