Hangcha CPD25-XY2G-SI24 — Рулевая ось в сборе
· 57 позиций в составе
Взрыв-схема узла «Рулевая ось в сборе» Hangcha CPD25-XY2G-SI24: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

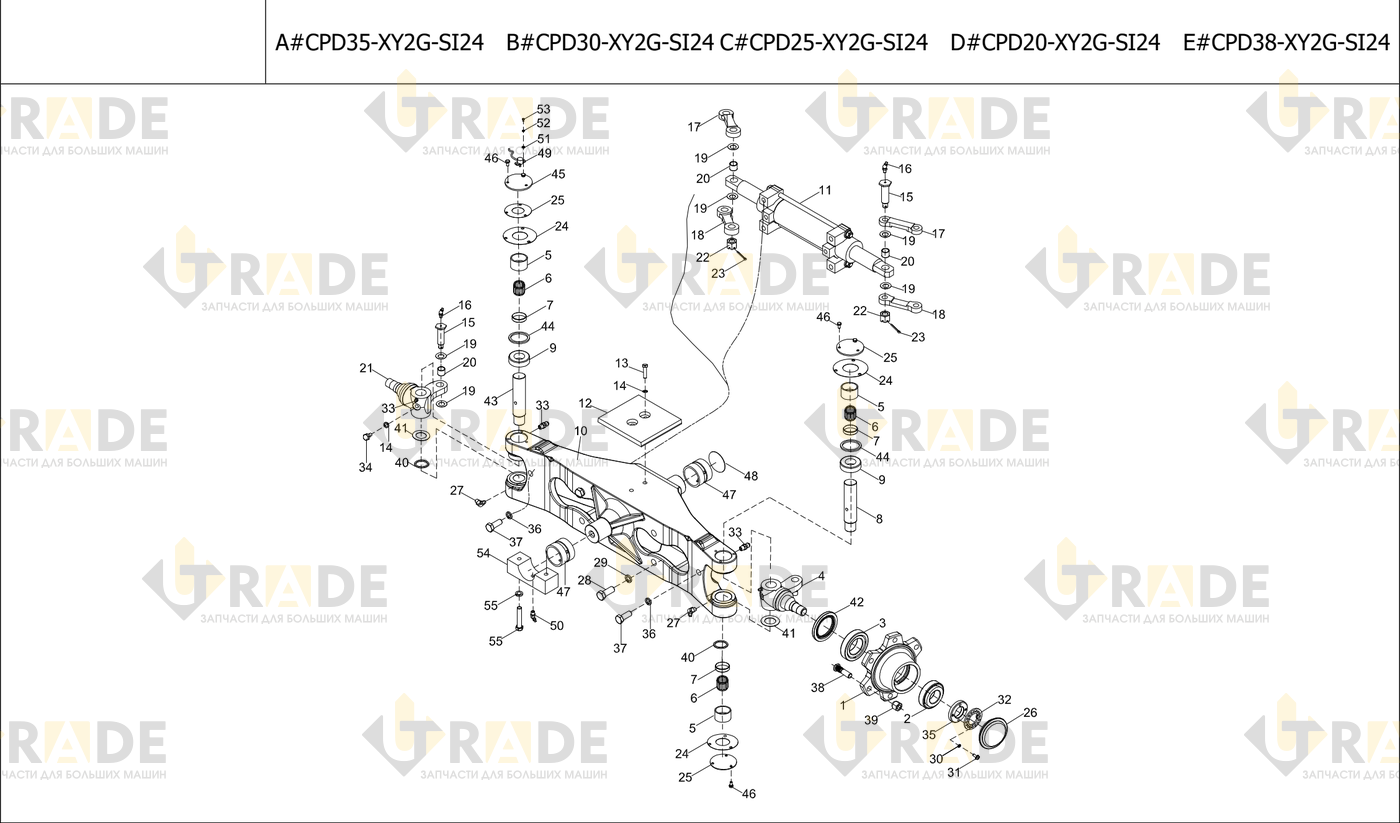

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- Рулевая ось1
- Ступица рулевого управления2
- Подшипник2
- Подшипник2
- Левый поворотный кулак1
- Втулка I4
- Подшипник4
- Резиновое уплотнительное кольцо4
- Палец1
- Подшипник2
- Корпус рулевой оси1
- Гидроцилиндр рулевого управления1
- Отбойник1
- Болт M10×1,25×202
- Прокладка 104
- Палец вала4
- Ниппель для смазки4
- Тяга поворотного управления2
- Тяга поворотного управления2
- Шайба8
- Втулка II4
- Правый поворотный кулак1
- Гайка4
- Штифт 3.2×304
- Прокладка4
- Крышка3
- Торцевая крышка2
- Смазочный ниппель (масленка)2
- Болт M18×1.5×454
Ещё 28 позиций состава и артикулы — после регистрации.
