Hangcha CPD25-AEY2-I — Трубопроводы мачты 1,5т-1,8т
· 91 позиций в составе
Взрыв-схема узла «Трубопроводы мачты 1,5т-1,8т» Hangcha CPD25-AEY2-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

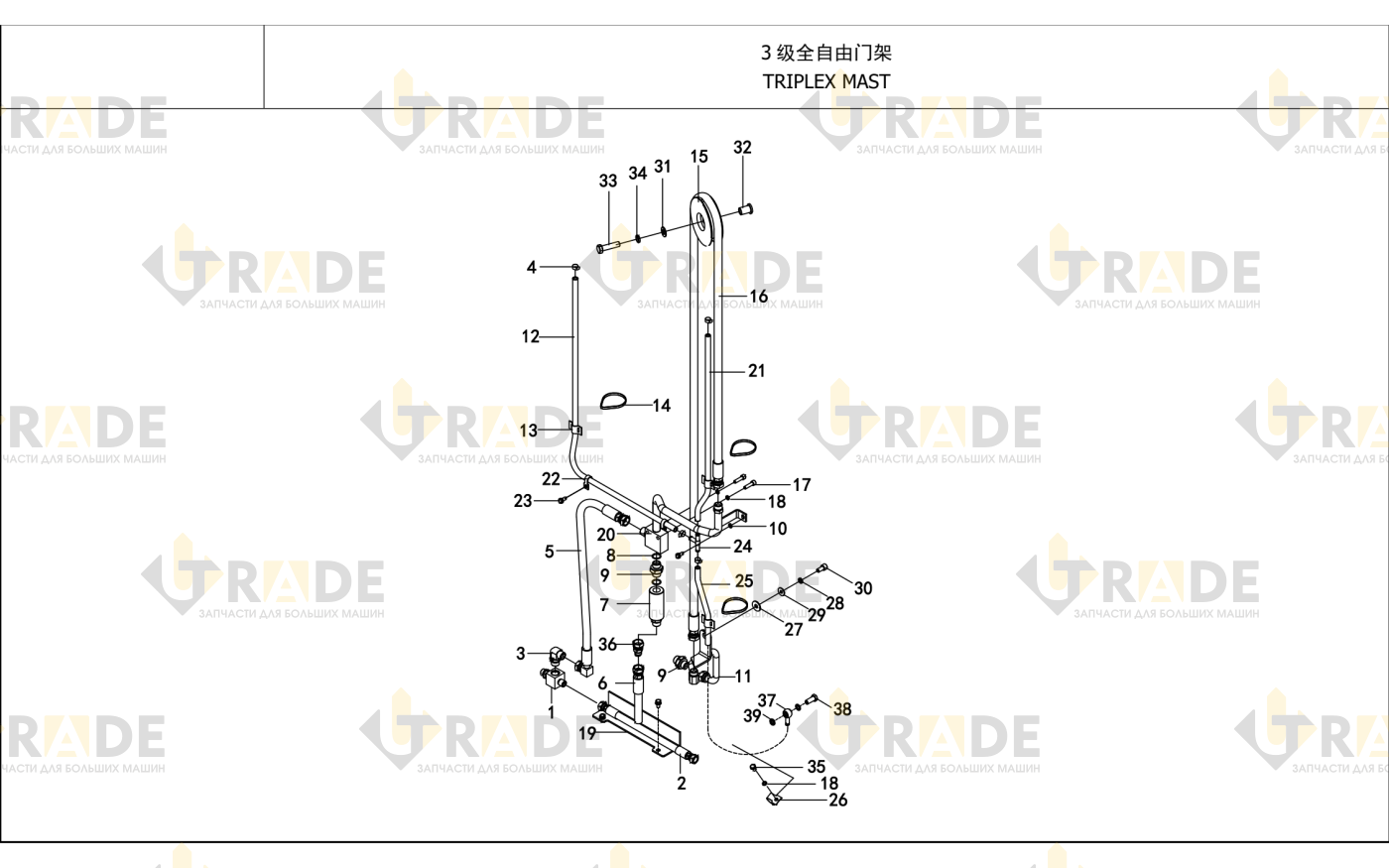

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
46 из 91- Соединитель1
- Соединитель1
- Трубопровод масляный в сборе1
- Трубопровод масляный в сборе1
- Тройник трубный 90°1
- Соединитель1
- Соединитель2
- Хомуты для шлангов 166
- Масляная труба в сборе1
- Масляная труба в сборе1
- Масляная труба в сборе1
- Масляная труба в сборе1
- Клапан ограничения скорости1
- Клапан ограничения скорости1
- Уплотнительное кольцо 24×2.42
- Соединитель2
- Соединитель2
- Палец 2 16 Шайба 84
- Жесткий трубопровод соединение1
- Жесткий трубопровод соединение1
- Масляная труба в сборе1
- Лента3
- Хомут ленточный3
- Шкив1
- Масляная труба в сборе1
- Шайба пружинная 83
- Болт M8×302
- Щиток масляного трубопровода1
- Масляная труба в сборе1
- Масляная труба в сборе1
- Масляная труба в сборе1
- Клипса2
- Клипса2
- Болт M8×1,25×165
- Соединитель1
- Трубка сливная масляная1
- Клипса1
- Клипса1
- Шайба1
- Прокладка 101
- Прокладка 101
- Болт M10×201
- Прокладка 141
- Втулка оси1
- BSoLltEMEV1E4×551
- Болт M14×1.5×451
Ещё 45 позиций состава и артикулы — после регистрации.
