Hangcha CPD25-AEY2-I — Гидроцилиндр подъема, короткий
· 47 позиций в составе

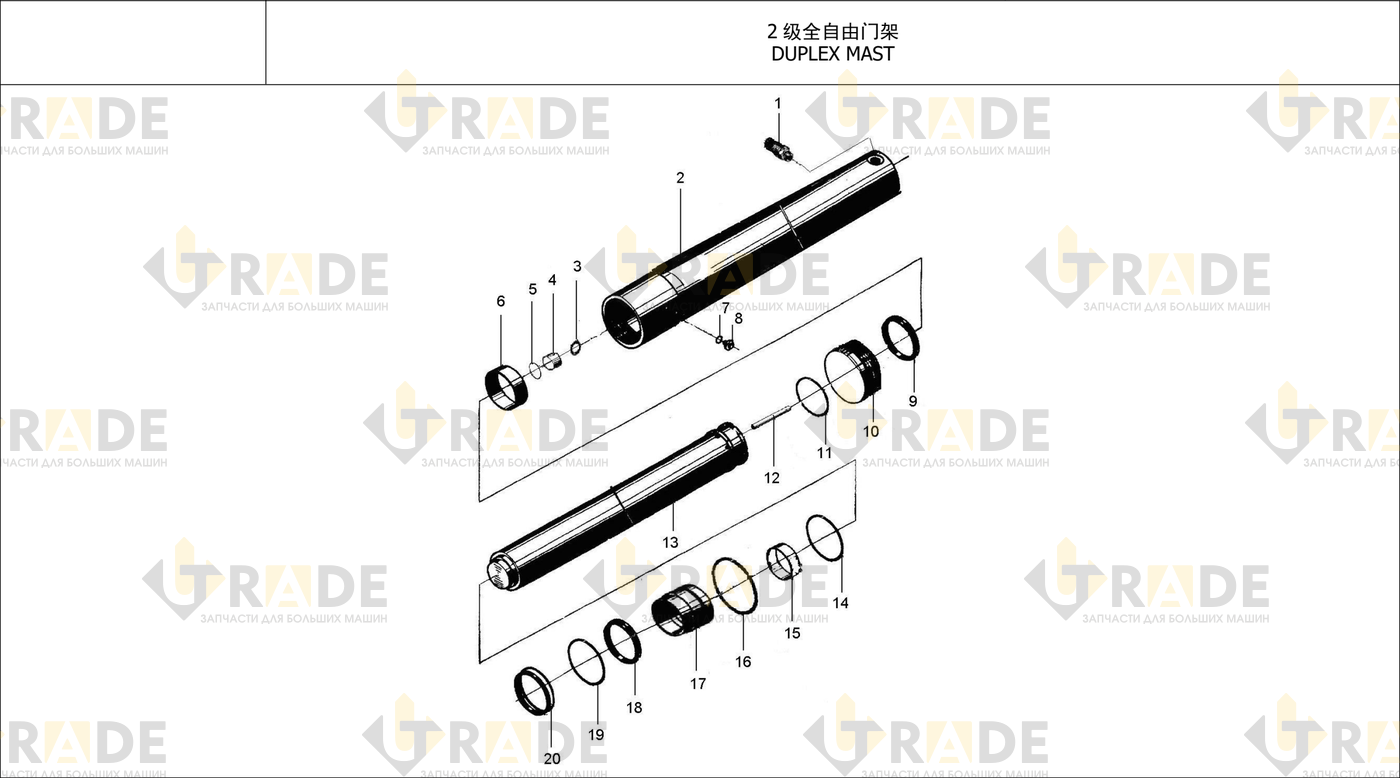

Взрыв-схема узла «Гидроцилиндр подъема, короткий» Hangcha CPD25-AEY2-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Гильза цилиндра1
- Гильза цилиндра1
- Гильза цилиндра1
- Предохранительный клапан1
- Предохранительный клапан1
- Гильза цилиндра1
- Сухарики для отверстия A221
- Обратный клапан1
- Уплотнительное кольцо O-Ring 20×2.41
- Манжета защитная 70×65×201
- Износостойкое кольцо 75×70×201
- Манжета уплотнения 85×79×251
- Шайба1
- Болт M6×81
- Грандсайркл D701
- Серое кольцо D851
- Серое кольцо D851
- Поршень1
- Поршень1
- Поршень1
- Цепное кольцо φ31
- Стальная труба1
- Гильза цилиндра1
- Уплотнительное кольцо 70×3.11
Ещё 23 позиций состава и артикулы — после регистрации.
