Hangcha CPD25-AEY2-I — Сервисный тормоз -202302
· 89 позиций в составе
Взрыв-схема узла «Сервисный тормоз -202302» Hangcha CPD25-AEY2-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

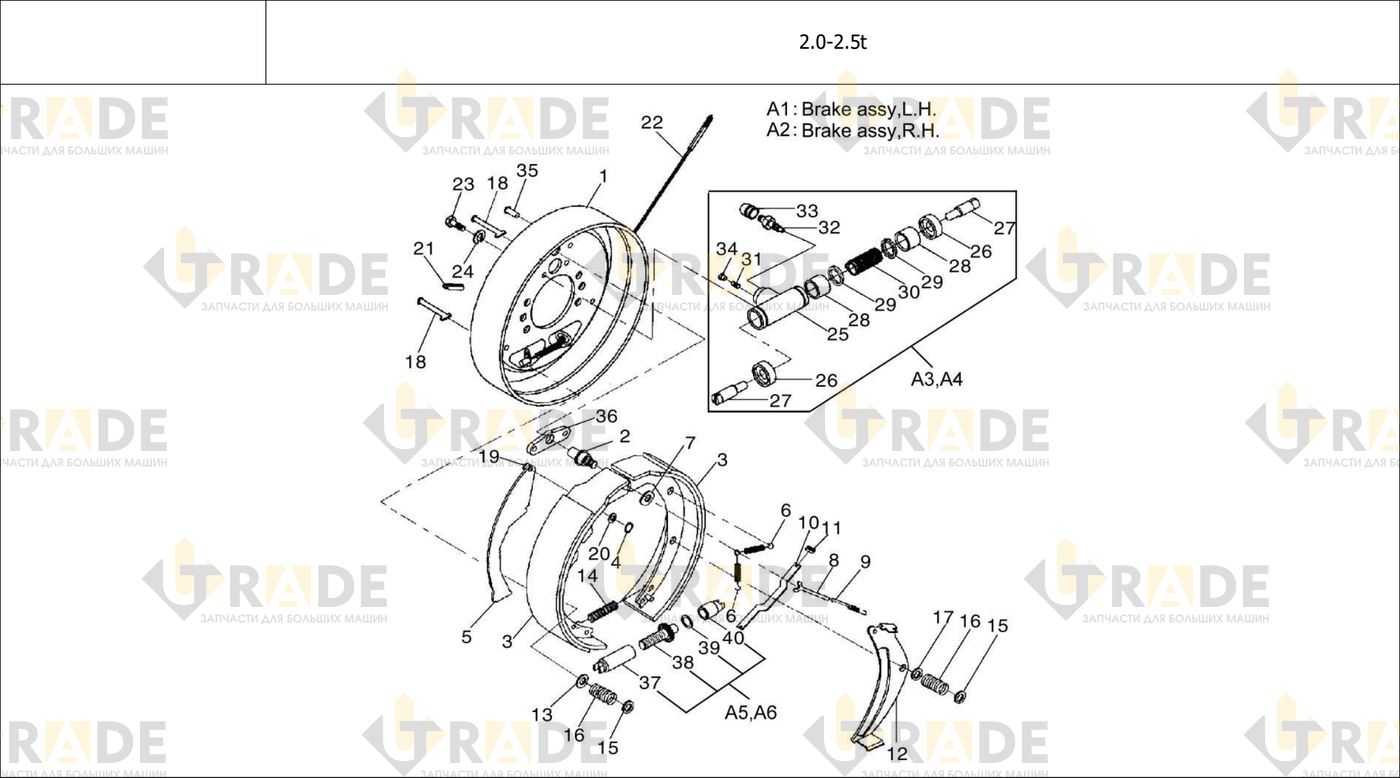

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
45 из 89- Тормозной механизм левый в сборе1
- Тормозной механизм правый в сборе1
- Тормозной диск в сборе, левый1
- Тормозная пластина правая в сборе1
- Корпус тормозного цилиндра1
- Тормозная накладка2
- Эластичная прокладка1
- Рычаг тормоза, левый1
- Рычаг тормоза, правый1
- Возвратная пружина2
- Направляющая пластина1
- Упор, собачка-рычаг1
- Пружина привода1
- Толкатель ручного тормоза1
- Пружина1
- Регулировочный рычаг, левый1
- Регулировочный рычаг, правый1
- Опора пружины сжатия1
- Пружина1
- Крышка пружины сжатия4
- Пружина4
- Опора пружины сжатия4
- Шток пружины сжатия4
- Штифт тяги1
- Внешнее кольцо фиксации пальца штока1
- Пробка резиновая1
- Трос тормоза левый в сборе1
- Трос тормоза правый в сборе1
- Болт M8×162
- Шайба пружинная 82
- Тормозной насос в сборе, левый1
- Тормозной насос в сборе, правый1
- Корпус тормозного цилиндра1
- Крышка тормозного цилиндра2
- Корпус тормозного цилиндра2
- Корпус тормозного цилиндра2
- Манжета тормозного цилиндра2
- Корпус тормозного цилиндра1
- Корпус тормозного цилиндра1
- Корпус тормозного цилиндра1
- Корпус тормозного цилиндра1
- Корпус тормозного цилиндра1
- Заклепка1
- Корпус тормозного цилиндра1
- Устройство регулировки зазора в сборе, левое1
Ещё 44 позиций состава и артикулы — после регистрации.
