Hangcha CPD25-AEY2-I — Рабочий левый тормоз -202302
· 58 позиций в составе

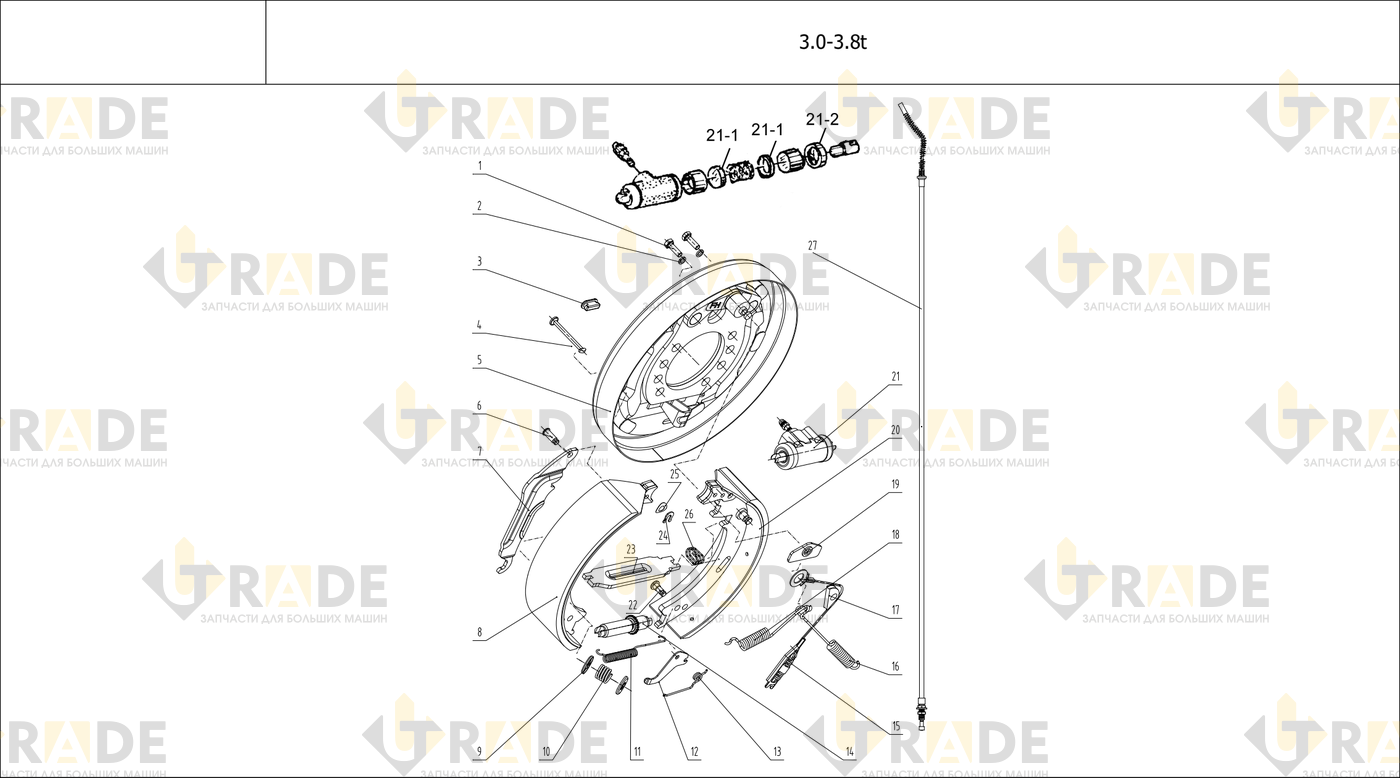

Взрыв-схема узла «Рабочий левый тормоз -202302» Hangcha CPD25-AEY2-I: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 58- Тормозной механизм левый в сборе1
- Болт M8×1.25×25-6g2
- Шайба 82
- Отверстие регулировки откоса1
- Шток пружины сжатия2
- Тормозной диск в сборе, левый1
- Палец1
- Левый рычаг тормоза1
- Тормозная колодка в сборе, левая1
- Корпус тормозного цилиндра1
- Опора пружины сжатия4
- Пружина сжатия2
- Пружина1
- Засов левый1
- Пружина кручения левая1
- Регулировочный фитинг в сборе, левый1
- Устройство натяжения пружины1
- Пружина возвратная левая (задняя)1
- Направляющая1
- Пружина возвратная левая (передняя)1
- Направляющая пластина1
- Корпус тормозного цилиндра1
- Насмотр тормоза в сборе1
- Манжета тормозного цилиндра2
- Крышка тормозного цилиндра2
- Палец1
- Толкатель ручного тормоза, левый1
- Фиксатор штифта1
- Эластичная прокладка1
Ещё 29 позиций состава и артикулы — после регистрации.
