Hangcha CPD18-XEY2HA-SI — Рулевая ось
· 52 позиций в составе

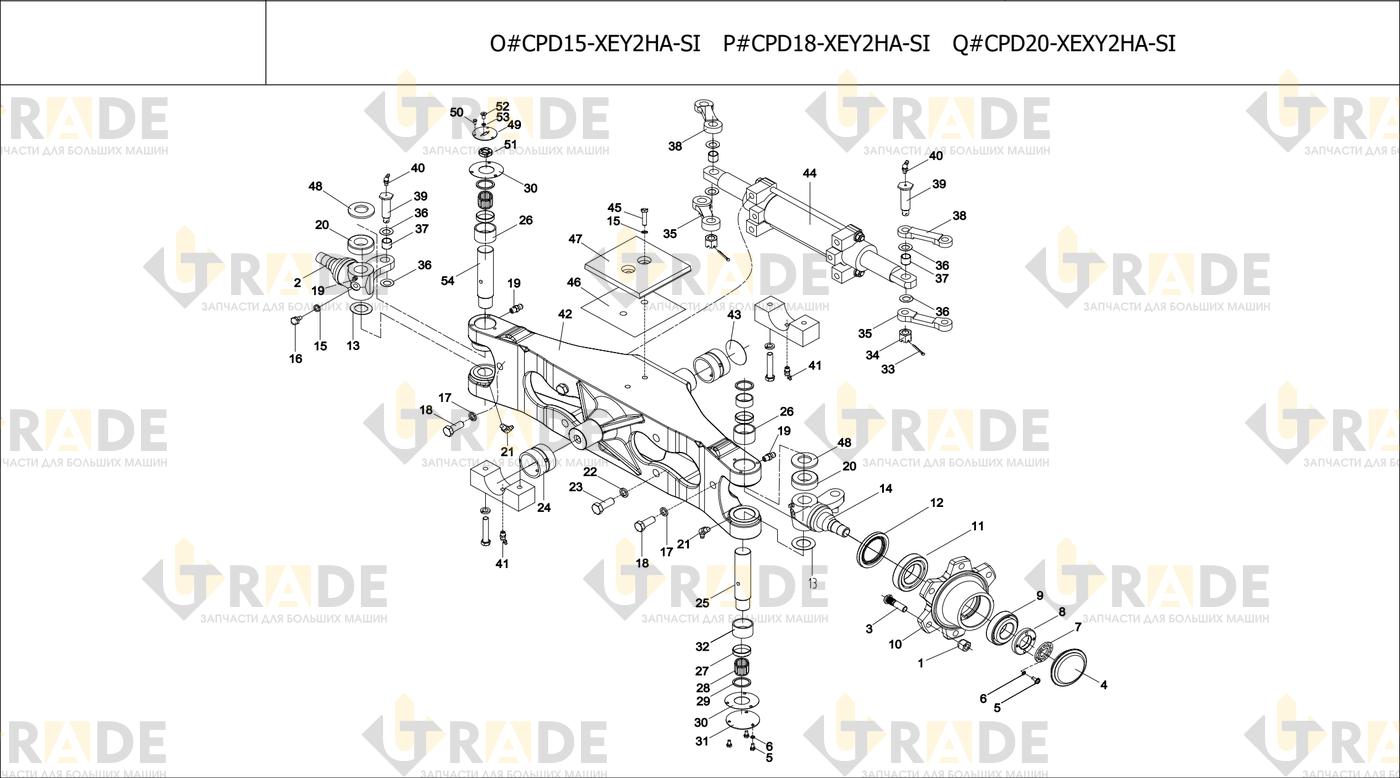

Взрыв-схема узла «Рулевая ось» Hangcha CPD18-XEY2HA-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Рулевая ось1
- Гайка12
- Болт M10×1,25×202
- Болт12
- Концевая крышка2
- Болт M6×1213
- Болт M6 20 Шайба 613
- Шайба2
- Контргайка2
- Подшипник2
- Рулевой ступица2
- Подшипник2
- Маслосъемное кольцо2
- Регулировочная шайба2
- Левый поворотный кулак1
- Прокладка 104
- Болт2
- Гайка M14×1,52
- Болт2
- Ниппель для смазки4
- Подшипник2
- Смазочный ниппель (масленка)2
- Шайба4
- Болт M16×1.5×404
- Палец1
- Втулка I2
Ещё 26 позиций состава и артикулы — после регистрации.
