Hangcha CPD18-XEY2HA-SI — Гидросистема мачты
· 76 позиций в составе
Взрыв-схема узла «Гидросистема мачты» Hangcha CPD18-XEY2HA-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

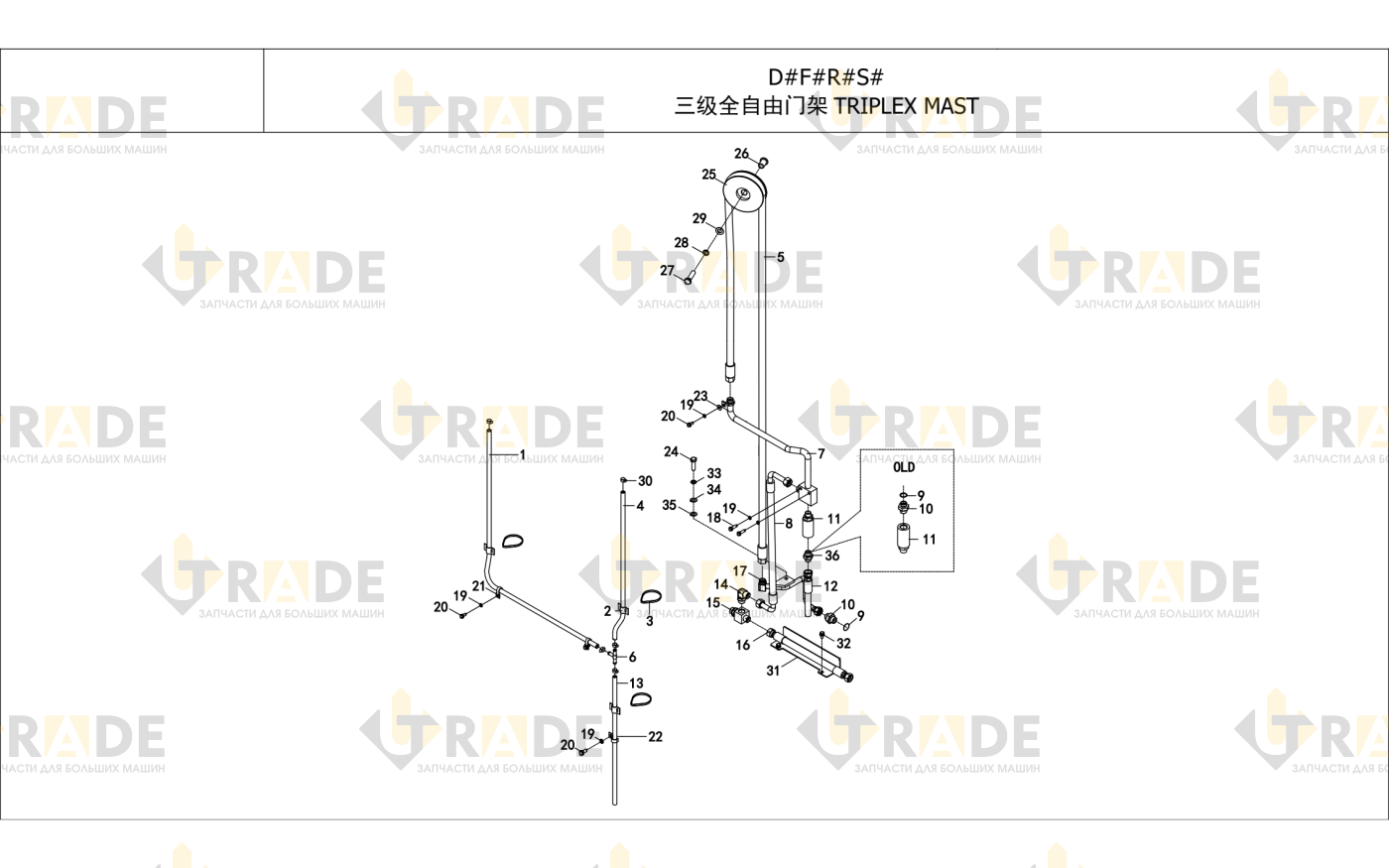

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 76- Система контуров моторного масла1
- Лента3
- Хомут ленточный3
- Система контуров моторного масла1
- Система контуров моторного масла1
- Соединитель1
- Стальная труба1
- Резиновый соединитель шланга2
- Соединитель резинового шланга2/1
- Уплотнительное кольцо 24×2.42/1
- Соединитель1/2
- Сборки фитингов1
- Клапан ограничения скорости1
- Клапан ограничения скорости1
- Клапан ограничения скорости1
- Клапан ограничения скорости1
- Соединитель резинового шланга1
- Резиновый соединитель шланга1
- Соединитель резинового шланга1
- Труба слива масла1
- Тройник трубный 90°1
- Соединитель1
- Трубопровод масляный в сборе2
- Соединитель жесткой трубы1
- Болт M8×302
- Шайба пружинная 85/2
- Болт M8×163
- Клипса2
- Клипса1
- Палец 2 16 Шайба 81
- Болты в сборе1
- Шкив1
- Втулка оси1
- BSoLltEMEV1E4×551
- Болт M14×1.5×451
- Прокладка 141
- Хомуты для шлангов 166
- Щиток масляного трубопровода1
Ещё 38 позиций состава и артикулы — после регистрации.
