Hangcha CPD15-XEY2HA-SI — Трубопровод бокового смещения
· 68 позиций в составе
Взрыв-схема узла «Трубопровод бокового смещения» Hangcha CPD15-XEY2HA-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

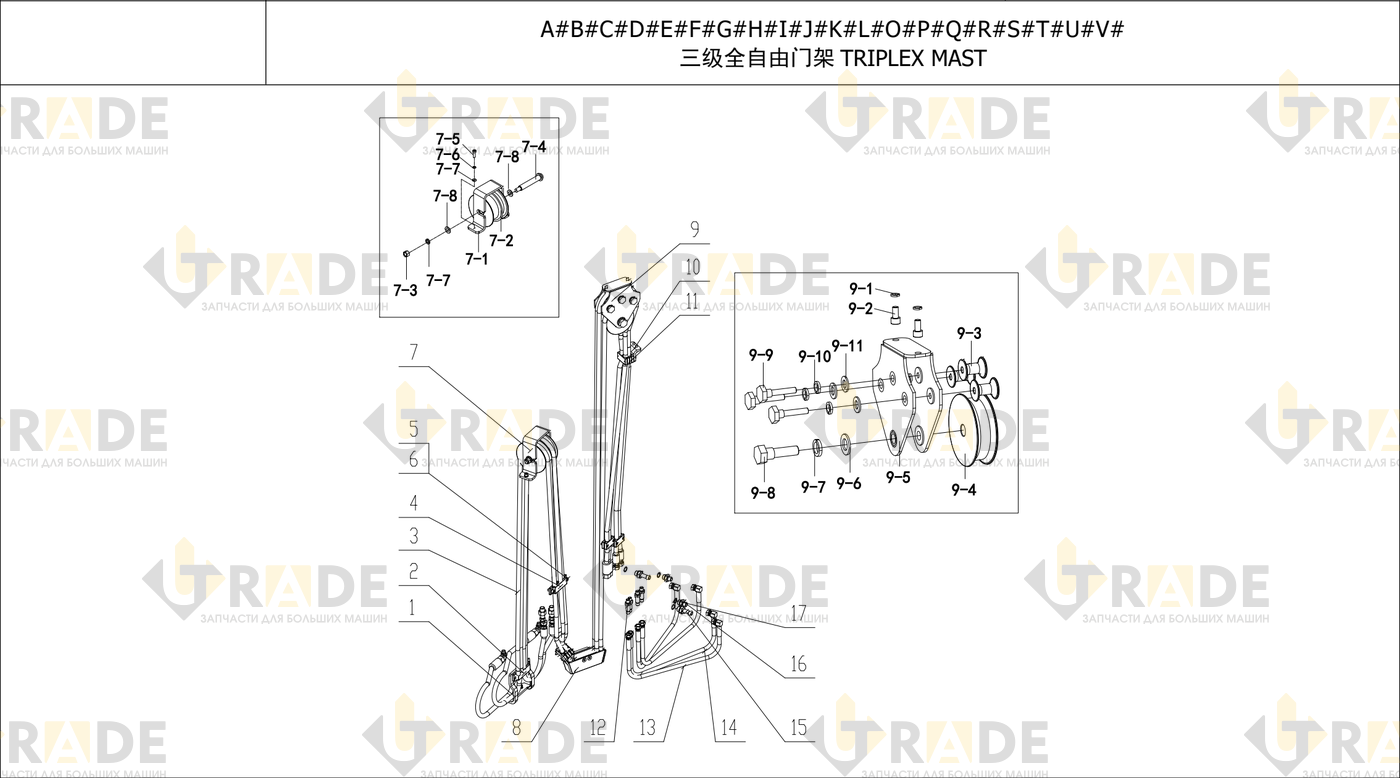

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 68- Кронштейн1
- Шкив в сборе1
- Кронштейн1
- Шкив1
- Гайка M141
- Болт M14×1.5×452
- Прокладка 142
- Болт M14×1.5×1001
- Болт M8×203
- Шайба пружинная 83
- Прокладка 83
- Втулка вала1
- Хомут трубы1
- Хомут трубы1
- Болт M8×2510
- Шайба 810
- Хомут трубы6
- Хомут трубопровода в сборе1
- Болт M14×1.5×451
- Прокладка 141
- Шкив2
- Прокладка1
- Шкив в сборе с валом1
- Неподвижная пластина1
- Болт M8×252
- Шайба пружинная 82
- Палец 2 16 Шайба 82
- Рукав в сборе2
- Шатун2
- Шланг под прямым углом1
- Шланг под прямым углом1
- Прямой соединитель1
- Прямой соединитель1
- Кольцо уплотнительное 22×2,42
Ещё 34 позиций состава и артикулы — после регистрации.
