Hangcha CPD15-XEY2HA-SI — Цилиндр подъема левый и правый
· 64 позиций в составе

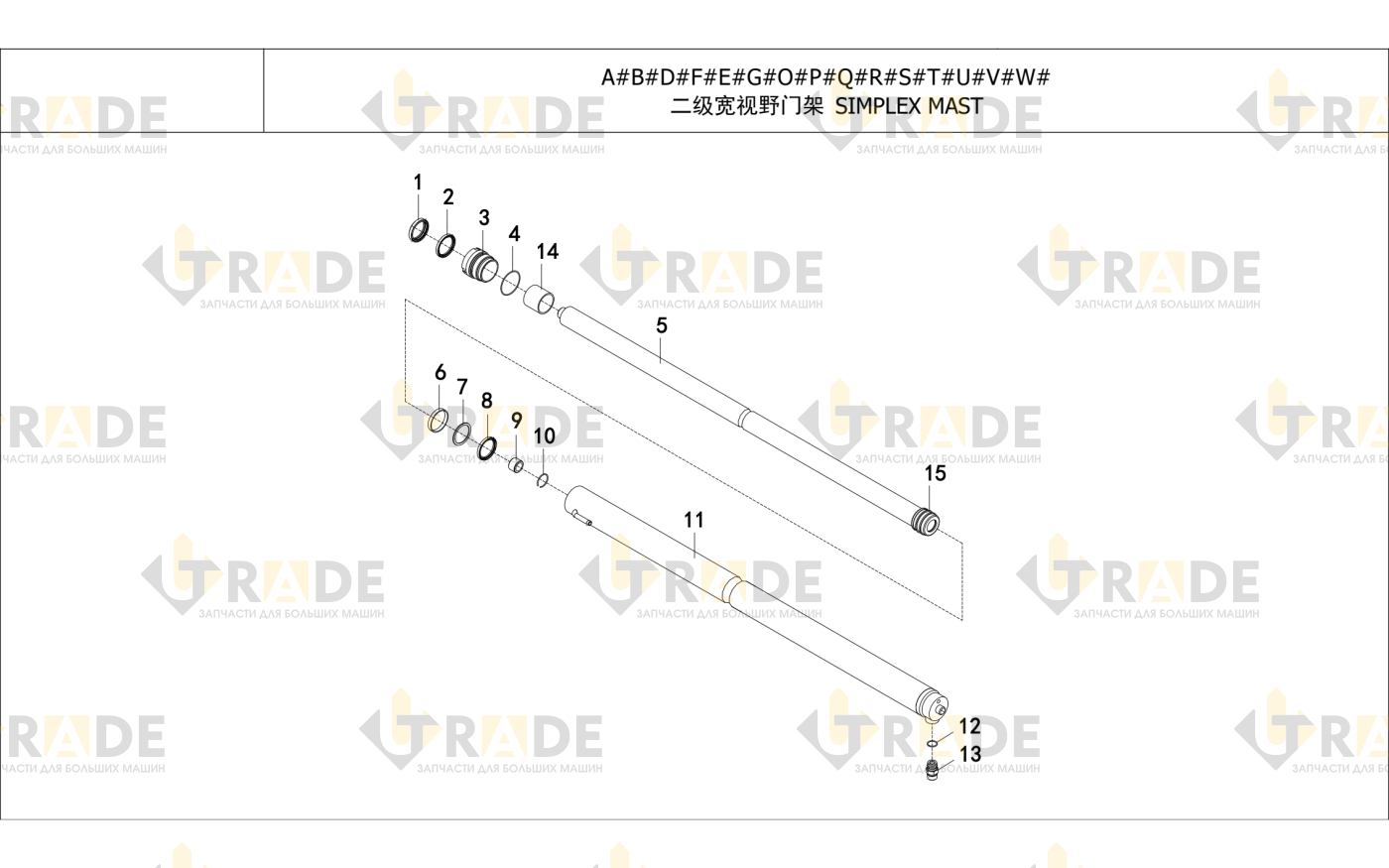

Взрыв-схема узла «Цилиндр подъема левый и правый» Hangcha CPD15-XEY2HA-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 64- Корпус цилиндра, правый1
- Корпус цилиндра, правый1
- Пыльник DKI d451
- Пыльник DKI d401
- Пыльник DKI d351
- Уплотнительное кольцо ISI, 451
- Кольцо ISI 401
- ISI-кольцо 60×3.51
- Направляющая втулка1
- Направляющая втулка1
- Направляющая втулка1
- Направляющая втулка1
- О-кольцо 60×2.651
- Уплотнительное кольцо O-ring1
- Уплотнительное кольцо 51.5×2.651
- Кольцо O-образное 46.2×2.651
- Корпус цилиндра, правый1
- Опорное кольцо1
- Опорное кольцо1
- Опорное кольцо1
- Опорное кольцо1
- Кольцо1
- Кольцо1
- Защитное кольцо1
- Защитное кольцо1
- Уплотнительное кольцо D601
- OSI-кольцо D561
- Уплотнительное кольцо OSI D501
- Уплотнительное кольцо D451
- Втулка1
- Втулка1
- Втулка1
Ещё 32 позиций состава и артикулы — после регистрации.
