Hangcha CPD15-XEY2HA-SI — Рулевая ось
· 52 позиций в составе

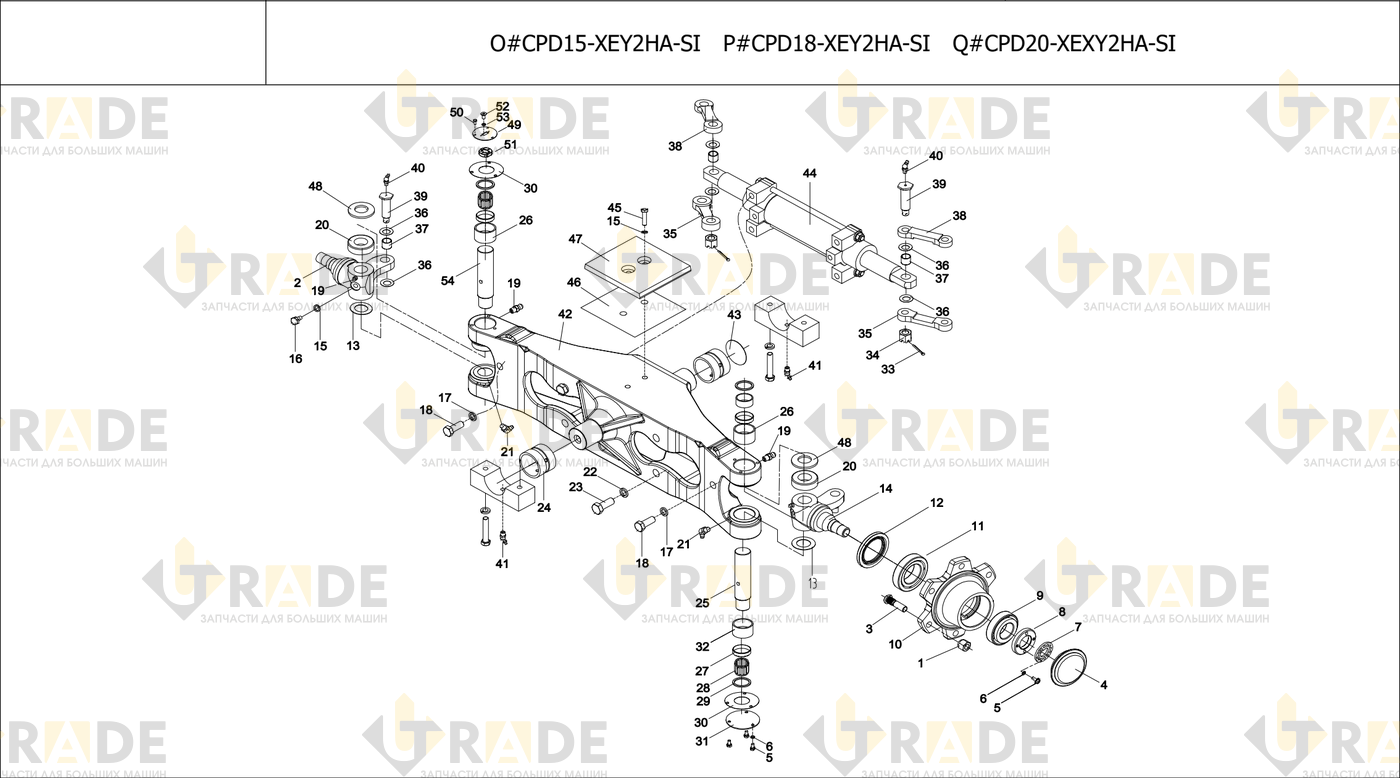

Взрыв-схема узла «Рулевая ось» Hangcha CPD15-XEY2HA-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 52- Рулевая ось1
- Корпус управляемого моста1
- Гайка M18×1.54
- Болт M18×1.5×454
- Правый поворотный кулак1
- Ниппель для смазки4
- Подшипник4
- Циркулярное кольцо 354
- Шатун2
- Палец вала4
- Болт M6 20 Шайба 614
- Болт M6×1214
- Гидроцилиндр рулевого управления1
- Регулировочная шайба1
- Подшипник2
- Ниппель для смазки4
- Болт12
- Крышка4
- Пластина4
- Маслосъемное кольцо4
Ещё 20 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPD15-XEY2HA-SI
