Hangcha CPCD38-XRW55F — Ведущий мост в сборе S1#S2#T1#T2#U1#V1#W1#W2#X1#X2#W4#W5#A4#A5#B4#B5#C4#C5#D4#D5#E4#E5#F4#F5#
· 59 позиций в составе
Взрыв-схема узла «Ведущий мост в сборе S1#S2#T1#T2#U1#V1#W1#W2#X1#X2#W4#W5#A4#A5#B4#B5#C4#C5#D4#D5#E4#E5#F4#F5#» Hangcha CPCD38-XRW55F: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

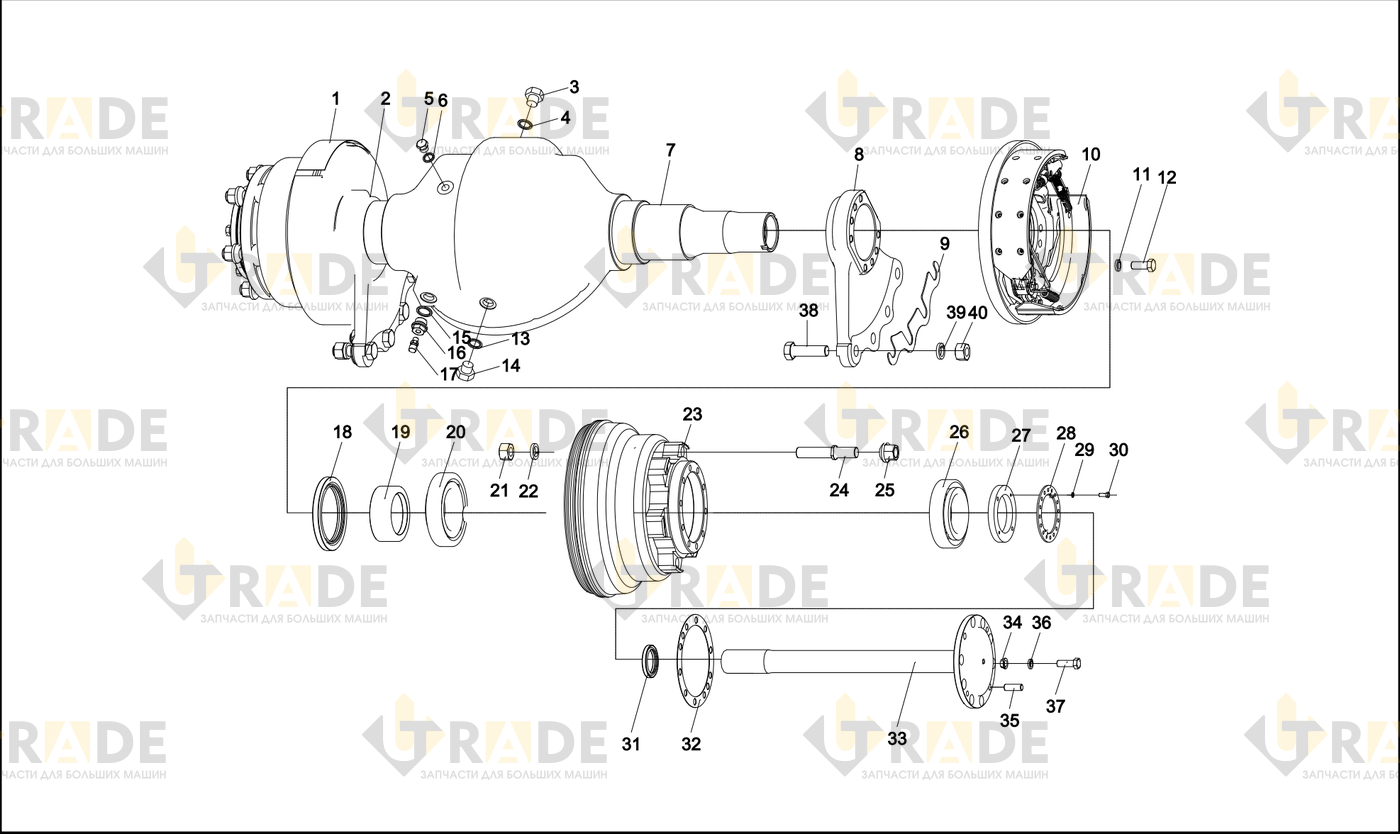

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Ведущий мост в сборе1
- Ведущий мост в сборе1
- Тормозной механизм левый в сборе1
- Тормозной механизм левый в сборе1
- Левая пластина1
- Левая пластина1
- Заглушка1
- Прокладка 201
- Левая пластина, пробка M16×1.51
- Прокладка 161
- Ось1
- Ось1
- Болт правой пластины1
- Правая пластина1
- Пластина2
- Основание пластины2
- Тормозной механизм правый в сборе1
- Тормозной механизм правый в сборе1
- Тормозной механизм правый в сборе16
- Болт16
- Болт16
- Прокладка 241
- Пробка M24×1.51
- Шайба1
- Заглушка1
- Воздухоотводчик1
- Маслосъемное кольцо2
- Сиденье уплотнения масла2
- Подшипник2
- Болт M20×1.512
Ещё 29 позиций состава и артикулы — после регистрации.
