Hangcha CPCD38-XRW55F — Механизм управления дроссельной заслонкой в сборе
· 56 позиций в составе

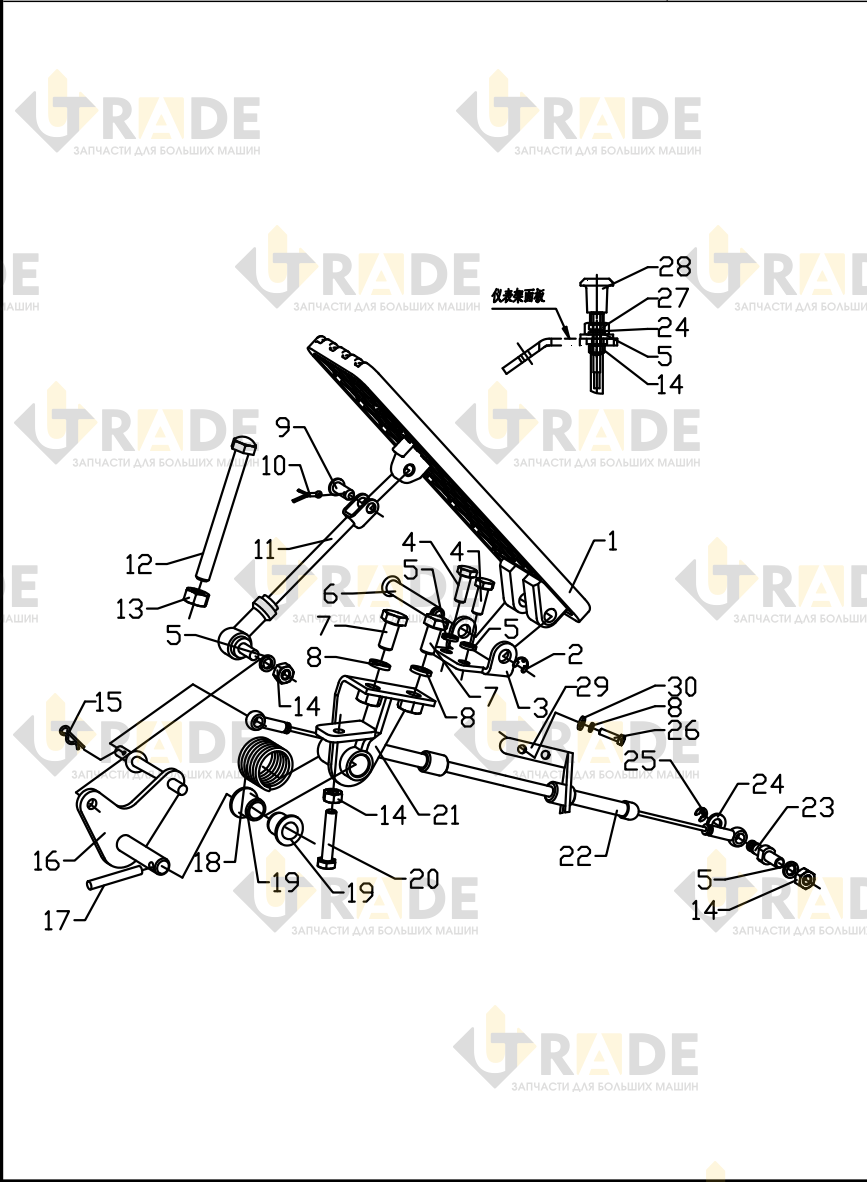

Взрыв-схема узла «Механизм управления дроссельной заслонкой в сборе» Hangcha CPCD38-XRW55F: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Педаль акселератора1
- Противоотжимное кольцо 61
- Кольцо упорное 61
- Опора1
- Опора1
- Болт2
- Болт M6×16 Шайба62 4/6
- Шайба 6 вал4 1
- Вал1
- Болт M8×162
- Болт M8×162
- Шайба пружинная 84
- Прокладка 84
- Штифт B6×161
- Штифт B6×161
- Палец1
- Штекера 2×121
- Штифт 2×12 стержень1
- Шток1
- Болт упорный1 1
- Гайка M8 Гайка M81 1
- Гайка M63/4
- Гайка M63
- Палец 61
- Палец 61
- Рукоять1
- Штифт 5×401
- Штифт 5×401
Ещё 28 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPCD38-XRW55F
