Hangcha CPCD30-XRW10 — Управление клапаном распределительным все модели грузовика
· 51 позиций в составе

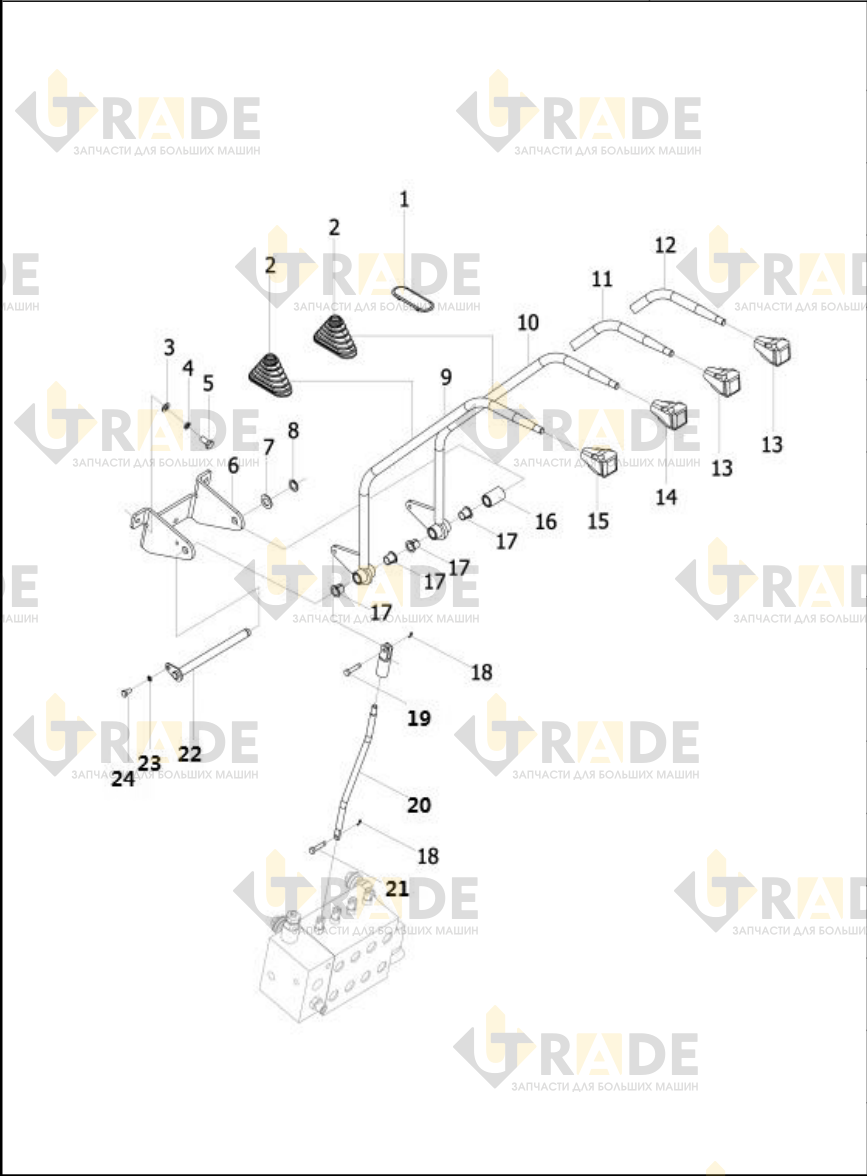

Взрыв-схема узла «Управление клапаном распределительным все модели грузовика» Hangcha CPCD30-XRW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Заглушка3
- Чехол2
- Чехол2
- Палец 2 16 Шайба 84
- Шайба 84
- Шайба пружинная 84
- Прокладка 84
- Болт M8×204
- Болт M8×204
- Кронштейн1
- Кронштейн1
- Регулировка опорной пластины1
- Циркулярное кольцо для вала - тип А, размер 121
- Царга стопорная 12Snapring121
- Ручка распределительного клапана 11
- Ручка распределительного клапана 11
- Ручка управления гидрораспределителем 11
- Рычаг ручки распределительного клапана 21
- Рычаг ручки распределительного клапана 21
- Ручка управления гидрораспределителем 21
- Рычаг ручки распределительного клапана 31
- Рычаг ручки распределительного клапана 31
- Ручка управления гидрораспределителем 31
- Рычаг ручки распределительного клапана 41
- Рычаг ручки распределительного клапана 41
- Ручка управления гидрораспределителем 41
Ещё 25 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPCD30-XRW10
