Hangcha CPCD30-XRW10 — Коробка передач (с муфтой, часть 2)
· 50 позиций в составе

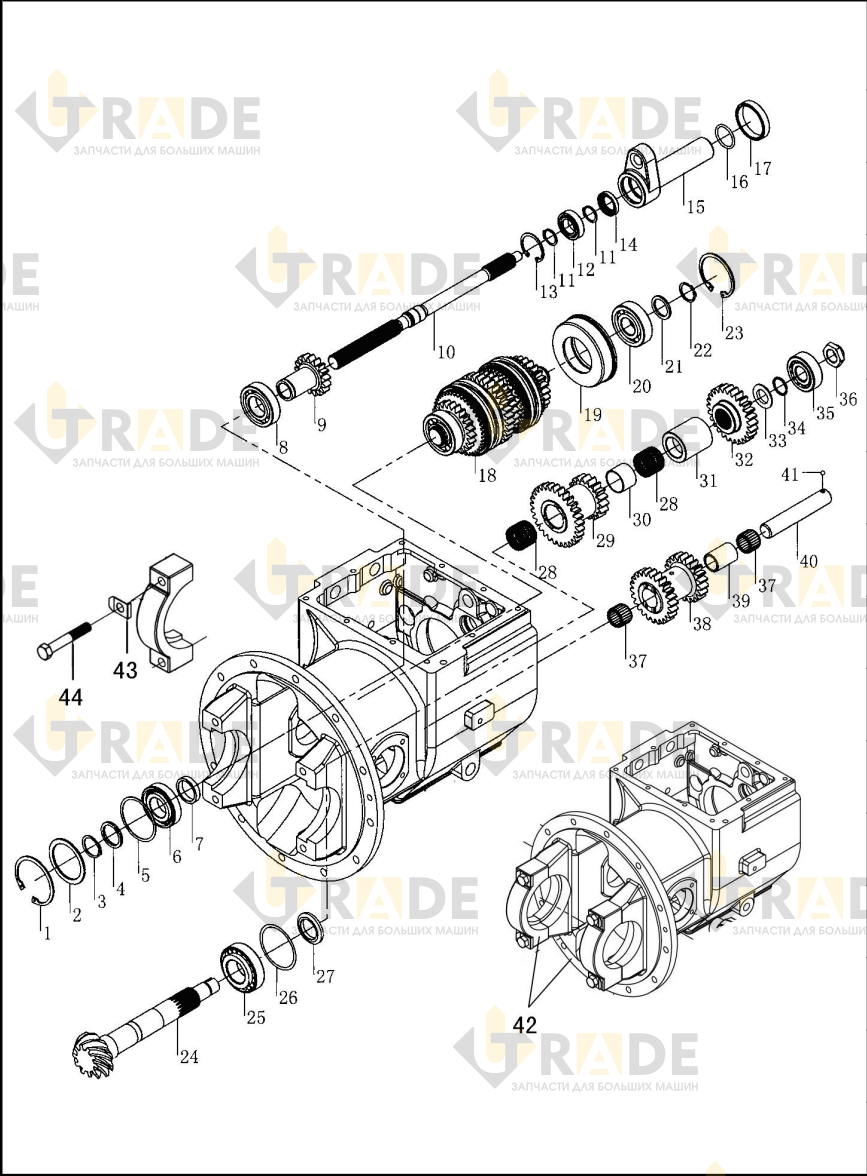

Взрыв-схема узла «Коробка передач (с муфтой, часть 2)» Hangcha CPCD30-XRW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Стопорное кольцо1
- Проставка1
- Подшипник шариковый1
- Проставка1
- Кольцо упорное1
- Подшипник1
- Проставка1
- Подшипник 62071
- Шестерня входная1
- Вал приводный основной1
- Шестерня входная2
- Подшипник1
- Стопорное кольцо1
- Уплотнение масляное1
- Опора подшипника1
- Уплотнительное кольцо O-ring1
- Втулка1
- Шпиндель в сборе1
- Опора подшипника1
- Подшипник1
- Проставка1
- Стопорное кольцо1
- Стопорное кольцо1
- Вал выходной1
- JDS30-0040
Ещё 25 позиций состава и артикулы — после регистрации.
