Hangcha CPCD30-XRW10 — Система охлаждения
· 52 позиций в составе

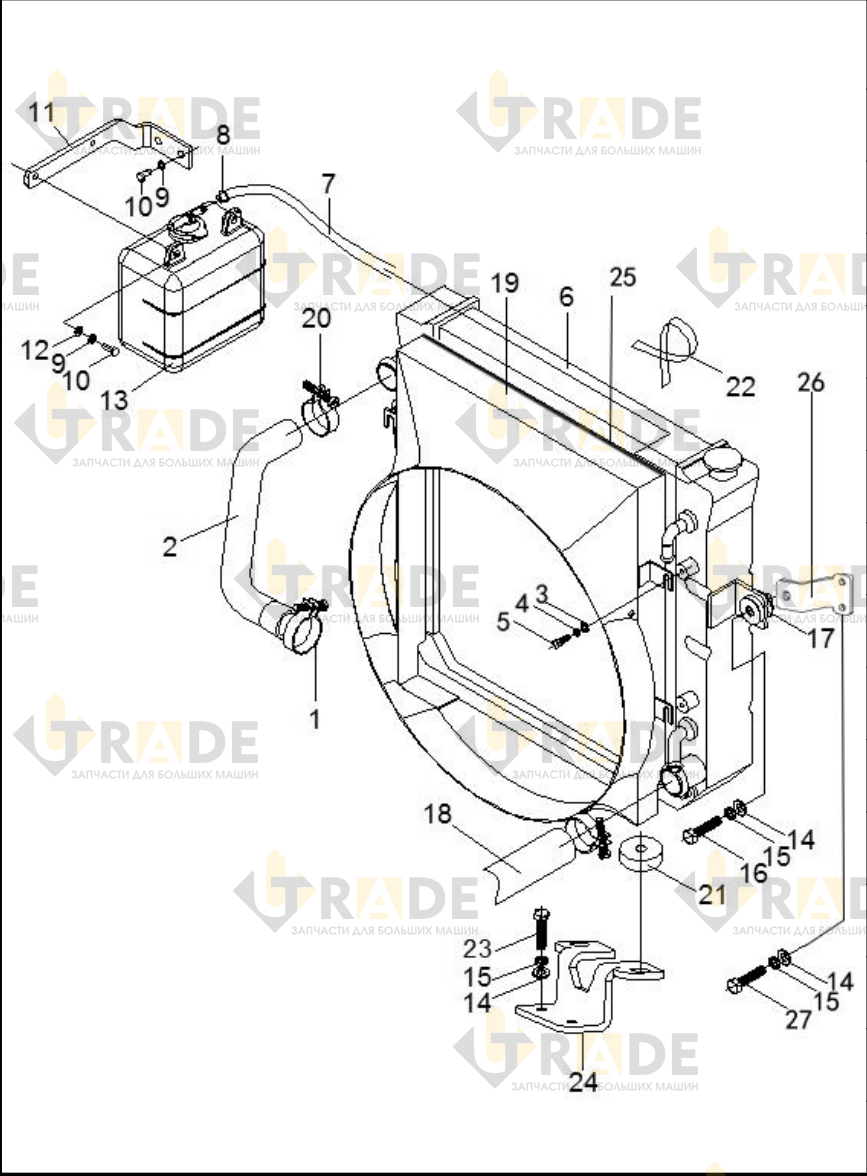

Взрыв-схема узла «Система охлаждения» Hangcha CPCD30-XRW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Хомут 482
- Хомут 502
- Резиновый шланг для всасывания1
- Резиновый шланг для всасывания1
- Резиновый шланг для всасывания1
- Резиновый шланг для всасывания1
- Болт M6 20 Шайба 64
- Прокладка 64
- Болт M6×184
- Радиатор в сборе1
- Радиатор в сборе1
- Радиатор в сборе1
- Резиновый шланг (внутренний диаметр)1
- Шланг (φ8)1
- Хомут2
- Шайба пружинная 84
- Болт M8×204
- Кронштейн1
- Кронштейн1
- Прокладка 82
- Расширительный бачок1
- Прокладка 108
- Прокладка 108
- Болт M10×452
- Амортизирующая прокладка2
- Резиновый шланг для нагнетания1
Ещё 26 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPCD30-XRW10
