Hangcha CPCD30-XRW10 — Рулевая ось для всех моделей грузовика
· 65 позиций в составе

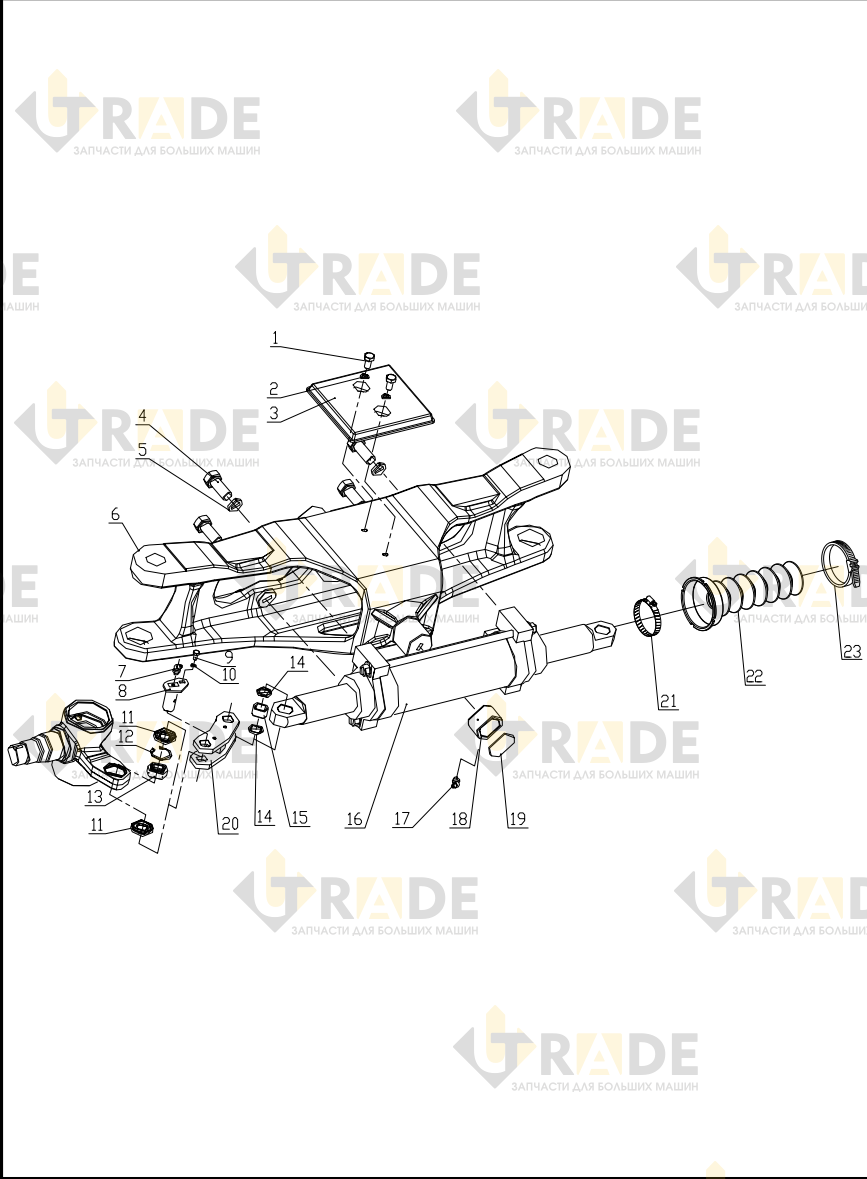

Взрыв-схема узла «Рулевая ось для всех моделей грузовика» Hangcha CPCD30-XRW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Болт M10×1,25×202
- Болт M10×1,25×202
- Прокладка 102
- Шайба 102
- Отбойник1
- Болт M18×1.5×454
- Болт M18×1.5×454
- Гайка M18×1.54
- Шайба 184
- Рулевая ось1
- Корпус управляемого моста1
- Ниппель для смазки4
- Ниппель для смазки4
- Палец вала4
- Палец вала4
- Болт M6×124
- Болт M6×124
- Болт M6 20 Шайба 64
- Шайба 64
- Пылезащитное кольцо4
- Циркулярное кольцо 352
- Подшипник2
- Маслосъемное кольцо4
- Втулка II2
- Гидроцилиндр рулевого управления1
- Гидроцилиндр рулевого управления1
- Ниппель для смазки2
- Подшипник2
- Регулировочная шайба1
- Шатун2
- Штанга шарнира2
- Ремень2
- Гильза гидроцилиндра2
Ещё 32 позиций состава и артикулы — после регистрации.
