Hangcha CPCD25-XRW55F — Педаль тормоза и толкателя в сборе J CPQYD20/25-XRW22 Q CPCD20/25-XRG2 L CPCD20/25-XRG59 M
· 78 позиций в составе
Взрыв-схема узла «Педаль тормоза и толкателя в сборе J CPQYD20/25-XRW22 Q CPCD20/25-XRG2 L CPCD20/25-XRG59 M» Hangcha CPCD25-XRW55F: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

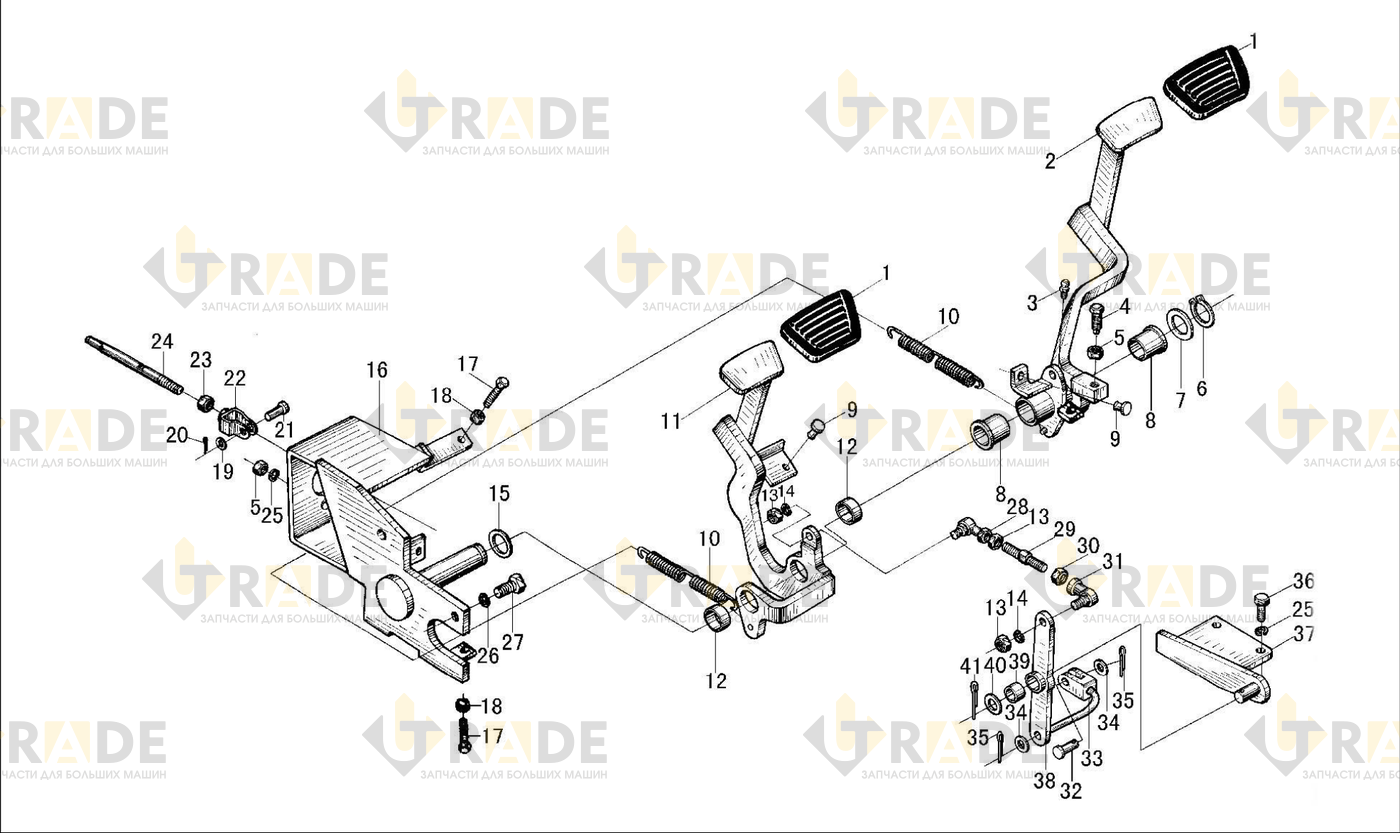

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 78- Педаль inching в сборе1
- Педаль inching в сборе1
- Прокладка педали2
- Педаль тормоза1
- Педаль тормоза1
- Ниппель для смазки M61
- Масленка M61
- Болт1
- Болт M10×351
- Нити M106
- Гайка M106
- Кольцо проверки-A281
- Кольцо стопорное 281
- Прокладка1
- Накладка1
- Втулка2
- Протяжка2
- Пружина2
- Пружина2
- Педаль inching1
- Педаль inching1
- Втулка2
- Гайка M83
- Гайка M83
- Шайба пружинная 82
- Гайка M82
- Прокладка1
- Накладка1
- Сиденье1
- Сиденье1
- Болт M8×301
- Болт M8×301
- Болт M81
- Гайка M81
- Толкатель в сборе1
- Толкатель в сборе1
- Шайба1
- Шайба 81
- Палец1
Ещё 39 позиций состава и артикулы — после регистрации.
