Hangcha CPCD25-XRW55F — Коробка передач (типа гидротрансформатор)
· 69 позиций в составе
Взрыв-схема узла «Коробка передач (типа гидротрансформатор)» Hangcha CPCD25-XRW55F: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

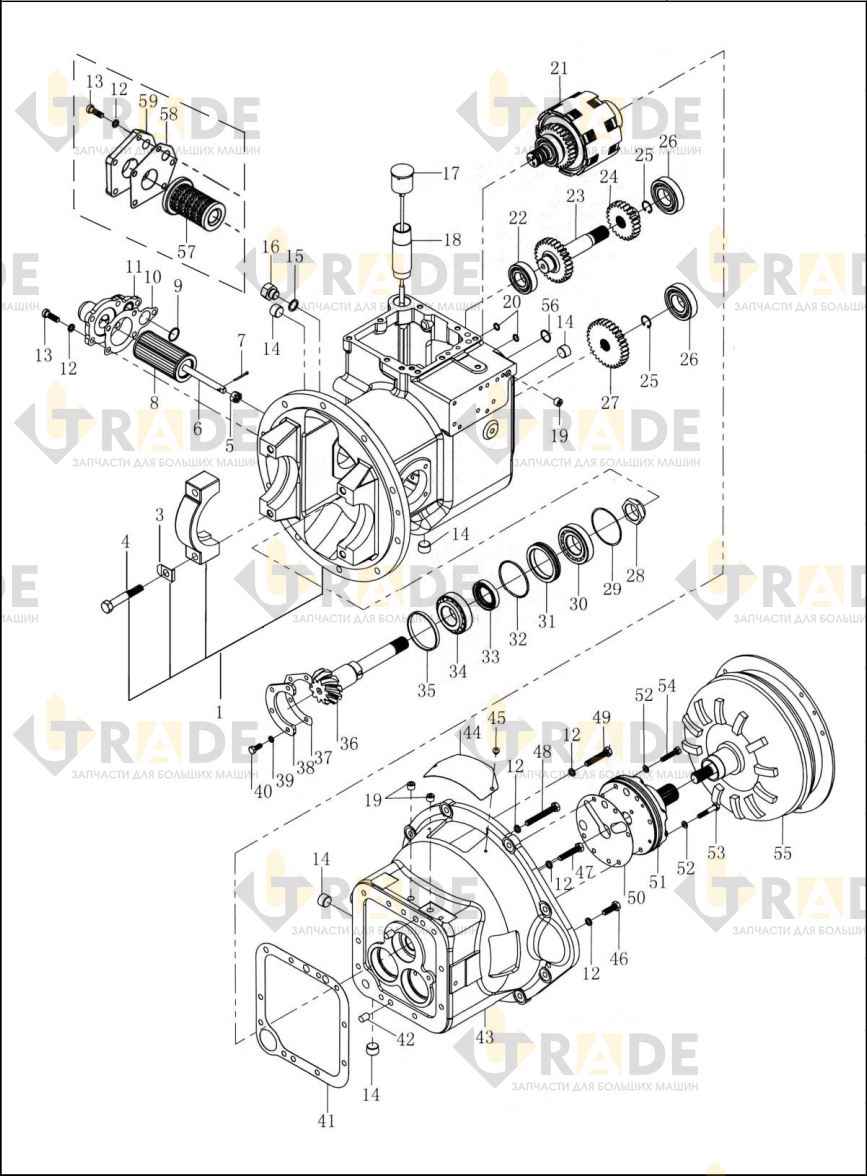

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 69- Коробка передач в сборе1
- Коробка передач в сборе1
- Замок4
- Фиксирующая пластина4
- Болт4
- Гайка M121
- Винт1
- Шплинт 3.2×281
- Комплектующие фильтра1
- Кольцо O-ring 28×2.41
- Бумажная прокладка1
- Корпус масляного фильтра1
- Прокладка 1014
- Скребок M10×305
- Пробка винтовая3
- Прокладка 18×24×21
- Заглушка1
- Крышка топливного бака в сборе1
- Труба масляного фильтра1
- Пробка винтовая3
- Кольцо уплотнительное 15×2.42
- Гидромуфта в сборе1
- Гидромуфта в сборе1
- Подшипник 62061
- Вал, промежуточный1
- Зубчатое колесо, натяжной ролик1
- Цепное кольцо для отверстий 242
- Подшипник 62072
- Выходная шестерня1
- Гайка1
- Регулировочная шайба
- Подшипник 302081
- Опорное кольцо, уплотнение вала1
- Уплотнительное кольцо 80×3.11
- Уплотнение вала1
Ещё 34 позиций состава и артикулы — после регистрации.
