Hangcha CPCD20-XRW10 — Трансмиссия (часть 3)
· 45 позиций в составе
Взрыв-схема узла «Трансмиссия (часть 3)» Hangcha CPCD20-XRW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

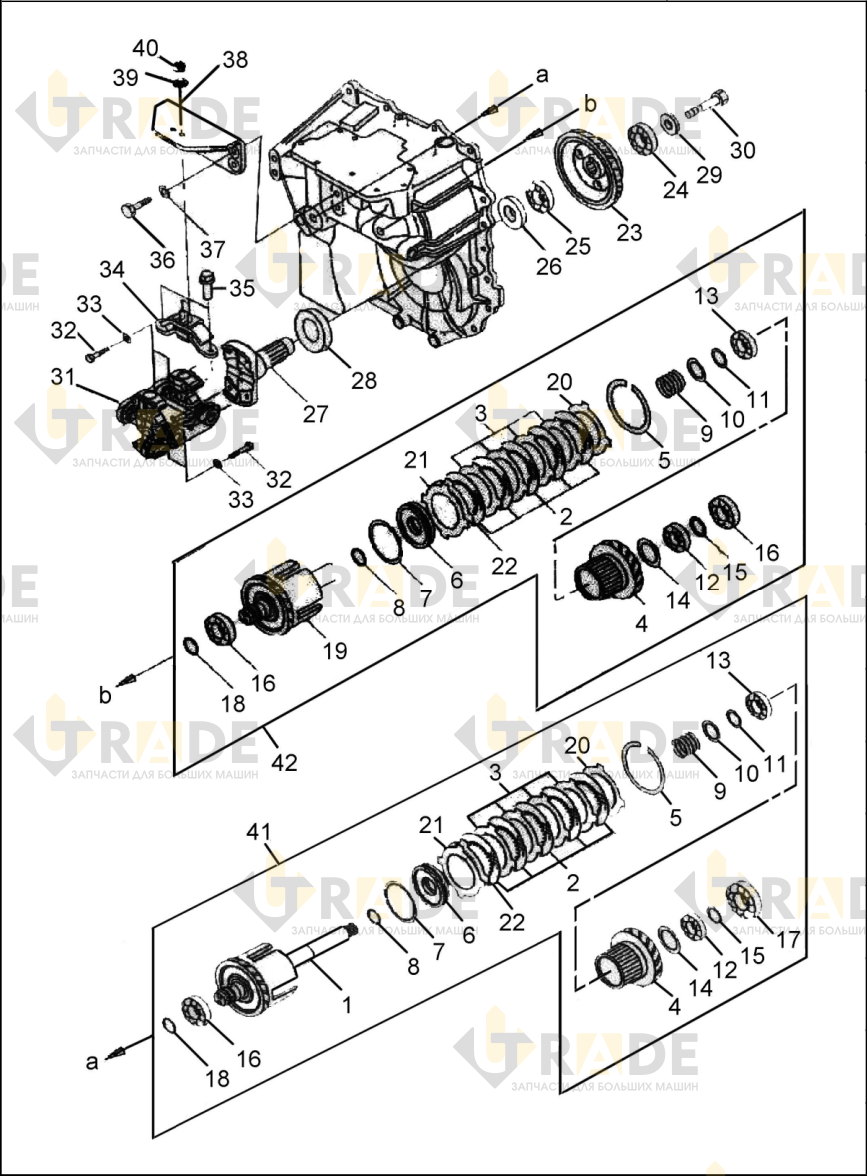

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Входные валы1
- Трение диск10
- Проставка8
- Шестерня сцепления2
- Блок2
- Поршень2
- Кольцо поршневое2
- Уплотнительное кольцо2
- Пружина2
- Опора пружины2
- Внешнее стопорное кольцо2
- Подшипник2
- Подшипник1
- Внешнее стопорное кольцо 5510
- Проставка8
- Подшипник2
- Подшипник2
- Письменное кольцо, уплотнение2
- Плата2
- Плата2
- Дисковая пластина2
- Крепежная пластина2
- Выходная шестерня2
Ещё 22 позиций состава и артикулы — после регистрации.
