Hangcha CPCD20-XRW10 — Педаль тормоза и толкателя в сборе
· 44 позиций в составе

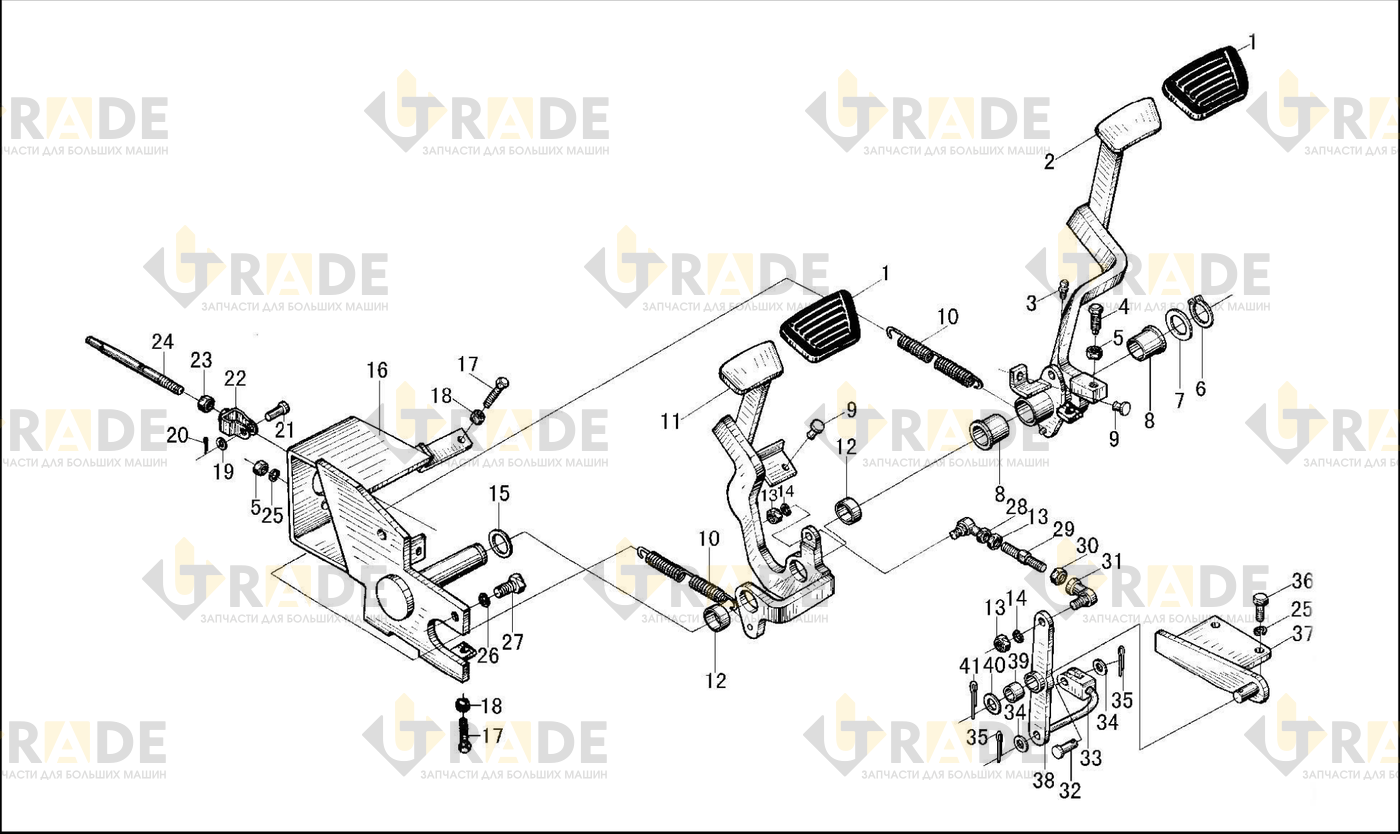

Взрыв-схема узла «Педаль тормоза и толкателя в сборе» Hangcha CPCD20-XRW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- Педаль inching в сборе1
- Прокладка педали2
- Педаль тормоза1
- Ниппель для смазки M61
- Болт1
- Нити M103
- Кольцо проверки-A281
- Прокладка1
- Втулка2
- Протяжка2
- Пружина2
- Педаль inching1
- Втулка2
- Гайка M83
- Шайба пружинная 82
- Прокладка1
- Сиденье1
- Болт M8×302
- Болт M82
- Толкатель в сборе1
- Шайба1
- Палец1
Ещё 22 позиций состава и артикулы — после регистрации.
