Hangcha CPCD20-XRW10 — Система охлаждения C4CPCD20/25-XRW10B1
· 48 позиций в составе

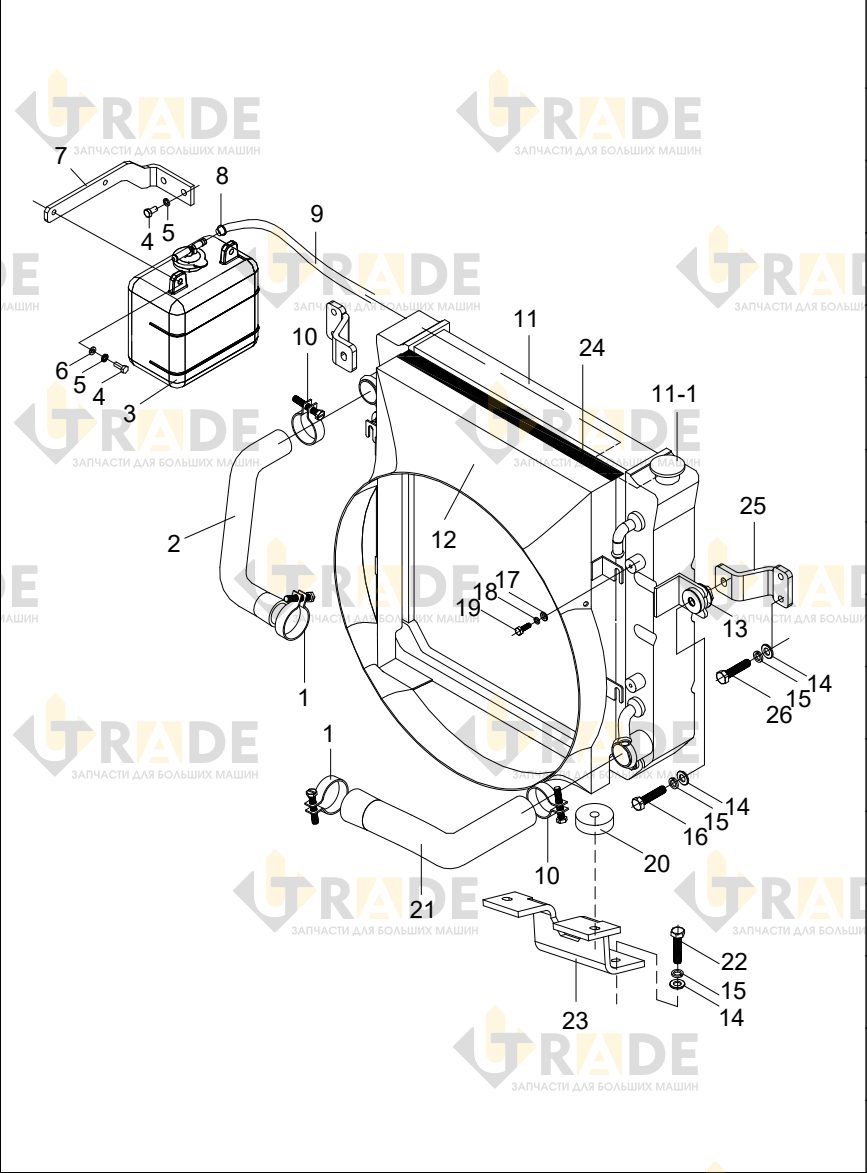

Взрыв-схема узла «Система охлаждения C4CPCD20/25-XRW10B1» Hangcha CPCD20-XRW10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 48- Хомут 482
- Хомут 452
- Резиновый шланг для всасывания1
- Расширительный бачок1
- Болт M8×204
- Болт M8×204
- Шайба пружинная 84
- Прокладка 84
- Прокладка 82
- Шайба 82
- Кронштейн1
- Хомут2
- Резиновый шланг (внутренний диаметр)1
- Хомут 452
- Радиатор в сборе1
- Радиатор в сборе1
- Радиатор в сборе1
- Крыльчатка вентилятора в сборе1
- Крыльчатка вентилятора в сборе1
- Крыльчатка вентилятора в сборе1
- Крыльчатка вентилятора в сборе1
- Крыльчатка вентилятора в сборе1
- Крыльчатка вентилятора в сборе1
- Крыльчатка вентилятора в сборе1
Ещё 24 позиций состава и артикулы — после регистрации.
